Obudowa naścienna IP44/II 1250x550x205, Univers | FP82SN2 Hager

Opis i Kluczowe Cechy

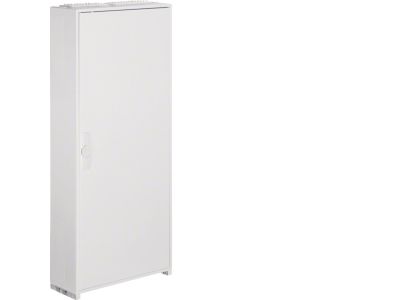

Obudowa naścienna Univers (symbol FP82SN2) to przestronne rozwiązanie do montażu aparatury modułowej – styczników, wyłączników, przekaźników, softstartów czy przetwornic częstotliwości. Dzięki wymiarom 1250 x 550 x 205 mm oraz stopniowi ochrony IP44 i klasie ochronności II sprawdza się w wymagających warunkach przemysłowych i w pomieszczeniach o podwyższonej wilgotności. Konstrukcja umożliwia łatwy montaż szyn TH35 i dowolne rozplanowanie szafy sterowniczej.

• Wymiary 1250 x 550 x 205 mm: zapewniają dużą pojemność na rozbudowane układy sterowania, rozdziału mocy i sygnałów – bez konieczności stosowania kilku mniejszych obudów.
• Stopień ochrony IP44: skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – idealna do obiektów myjni, chłodni, hal produkcyjnych.
• Klasa ochronności II (podwójna izolacja): eliminuje potrzebę stosowania przewodu ochronnego PE przy zachowaniu wysokiego poziomu bezpieczeństwa użytkowania.
• Przystosowanie do szyn TH35: umożliwia szybki i elastyczny montaż aparatury modułowej zgodnej z normami DIN – zmiany konfiguracji bez narzędzi.
• Montaż naścienny: oszczędza miejsce w pomieszczeniu, a solidna konstrukcja ułatwia instalację w dowolnej lokalizacji spełniającej wymagania środowiskowe.

Zgodność z Normami

Obudowa Univers FP82SN2 została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP44 oraz klasa ochronności II są potwierdzone badaniami laboratoryjnymi. Produkt spełnia wymagania stawiane obudowom przemysłowym w standardzie DIN, co gwarantuje kompatybilność z typową aparaturą modułową.

Zastosowanie

Dzięki dużym wymiarom i solidnej budowie obudowa sprawdza się w instalacjach wymagających zabudowy wielu urządzeń sterujących, zabezpieczających i zasilających. Zastosowanie obejmuje m.in.:

• Rozdzielnice główne i podrozdzielnice w halach przemysłowych, warsztatach i magazynach.
• Sterowanie maszynami i urządzeniami – montaż softstartów, przemienników częstotliwości, styczników oraz przekaźników.
• Instalacje w pomieszczeniach o podwyższonej wilgotności (myjnie, chłodnie, oczyszczalnie) dzięki IP44 i klasie II.
• Automatyka budynkowa – szafy sterownicze dla systemów HVAC, oświetlenia i zarządzania energią.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po odłączeniu napięcia. Obudowę należy przymocować do ściany za pomocą dostarczonych uchwytów, zapewniając stabilność konstrukcji. Szyby TH35 należy montować zgodnie z planem rozmieszczenia aparatury, a przewody dobierać do prądu znamionowego odbiorników. Momenty dokręcania śrub i zacisków – według dokumentacji producenta. Przed przekazaniem do eksploatacji sprawdzić szczelność pokrywy i dławików.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? IP44 zapewnia ochronę przed bryzgami wody, ale nie przed stałym działaniem deszczu. Obudowa jest przeznaczona do użytku wewnętrznego (np. wiaty, hale) lub w miejscach osłoniętych. W wymagających warunkach zewnętrznych zaleca się zastosowanie obudowy o wyższym IP.
• Czy obudowa wymaga uziemienia? Klasa ochronności II oznacza podwójną izolację, dlatego nie jest potrzebny przewód ochronny PE. Należy jednak uziemić szynę TH35 i aparaturę metalową, jeśli wymagają tego instrukcje konkretnych urządzeń.
• Jaka jest maksymalna liczba aparatów modułowych, jaką można zamontować? Obudowa o wymiarach 1250x550x205 mm oferuje dużą przestrzeń montażową. Konkretna liczba szyn TH35 i modułów zależy od wymiarów zastosowanych aparatów oraz planowania rozkładu – w praktyce można zabudować kilkadziesiąt modułów w kilku rzędach.
