Obudowa naścienna IP44/II 1250x300x205, Univers | FP81SN2 Hager

Opis i Kluczowe Cechy

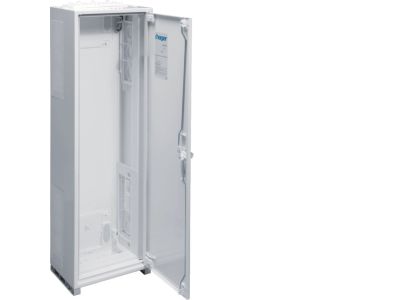

Obudowa naścienna Univers FP81SN2 o wymiarach 1250x300x205 mm przeznaczona jest do instalowania aparatury modułowej, wyłączników nadprądowych, styczników, przekaźników, a także bardziej zaawansowanych urządzeń, takich jak softstarty i przetwornice częstotliwości. Dzięki stopniowi ochrony IP44 oraz klasie izolacji II zapewnia bezpieczną pracę w pomieszczeniach wilgotnych i zapylonych, bez konieczności stosowania dodatkowego przewodu ochronnego. Szeroka przestrzeń wewnętrzna umożliwia montaż szyn TH35 i elementów montażowych, co pozwala na elastyczne konfigurowanie rozdzielnic sterowniczych i pomiarowych.

• Stopień ochrony IP44: Skuteczna bariera przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – idealna do instalacji w pomieszczeniach gospodarczych, warsztatowych i produkcyjnych.
• Klasa izolacji II (podwójna izolacja): Brak konieczności podłączania przewodu ochronnego, co upraszcza montaż i zwiększa bezpieczeństwo użytkowania.
• Wymiary 1250x300x205 mm: Duża pojemność umożliwia zabudowę nawet kilkunastu modułów aparatury oraz montaż większych urządzeń (softstarty, przetwornice) na dedykowanych płytach montażowych.
• Konstrukcja naścienna: Łatwy dostęp i oszczędność miejsca na podłodze, a jednocześnie solidne mocowanie do ściany za pomocą fabrycznie przygotowanych otworów.
• Uniwersalne zastosowanie: Możliwość realizacji rozdziału mocy, sygnałów sterujących, pomiarów oraz automatyki budynkowej – wszystko w jednej obudowie.

Zgodność z Normami

Obudowa Univers FP81SN2 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi (seria EN 62208) oraz posiada deklarację zgodności CE. Stopień ochrony IP44 i klasa izolacji II potwierdzają spełnienie wymagań dotyczących bezpieczeństwa elektrycznego i odporności na warunki środowiskowe. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Obudowa naścienna FP81SN2 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane rozmieszczenie aparatury elektrycznej w trudniejszych warunkach otoczenia. Dzięki swojej pojemności i klasie ochrony znajduje zastosowanie w:

• rozdzielniach sterowniczych i zasilających w halach produkcyjnych, warsztatach i magazynach,
• instalacjach automatyki budynkowej (sterowanie oświetleniem, wentylacją, ogrzewaniem),
• układach rozdziału mocy i sygnałów dla systemów pomiarowych, a także zabezpieczeń przeciwprzepięciowych,
• obwodach z softstartami i przemiennikami częstotliwości – obudowa zapewnia odpowiednią przestrzeń na radiator i okablowanie.

Wskazówki Montażowe

Montaż obudowy oraz wszystkich urządzeń wewnątrz może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że nie może zostać przypadkowo załączone. Obudowę mocuj do ściany nośnej za pomocą kołków rozporowych odpowiednich do rodzaju podłoża (np. beton, cegła). Wewnątrz instaluj szyny TH35 zgodnie z projektem, a przewody łącz z zachowaniem odpowiednich przekrojów dla prądu obciążenia. Momenty dokręcania śrub zacisków aparatury stosuj zgodnie z ich dokumentacją producenta. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacyjnych – w przypadku montażu urządzeń wydzielających ciepło (softstarty, przetwornice) zapewnij swobodny przepływ powietrza przez obudowę.

FAQ

• Czy obudowa FP81SN2 nadaje się do montażu na zewnątrz? Stopień ochrony IP44 chroni przed bryzgami wody, ale nie przed długotrwałym deszczem ani zanurzeniem. Obudowa może być stosowana na zewnątrz pod daszkiem lub w zacisznym, osłoniętym miejscu. W pełni otwartej przestrzeni zalecamy obudowy o wyższym stopniu ochrony (np. IP55).
• Jaką maksymalną liczbę modułów można zamontować w tej obudowie? Wymiary 1250x300x205 mm pozwalają na zabudowę standardowych szyn TH35 o długości do ok. 1200 mm. Liczba modułów zależy od ich szerokości (np. 18 mm na moduł) oraz zastosowanych aparatów. Praktycznie można zamontować kilka rzędów szyn; dokładne wyliczenia należy wykonać na podstawie projektu.
• Czy obudowa posiada miejsce na przewody ochronne (PE)? Dzięki klasie izolacji II (podwójna izolacja) nie wymaga podłączania przewodu ochronnego – wszystkie metalowe elementy są izolowane. Wewnątrz obudowy można jednak zamontować dodatkowe szyny PE/N według potrzeb, korzystając z fabrycznych otworów mocujących.
