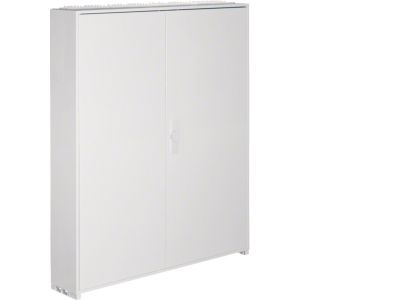

Obudowa naścienna IP44/II 1250x1050x205, Univers | FP84SN2 Hager

Opis i Kluczowe Cechy

Obudowa naścienna Univers o symbolu FP84SN2 to solidne rozwiązanie do rozdziału mocy i zabudowy aparatury modułowej. Dzięki stopniowi ochrony IP44 sprawdza się w miejscach narażonych na wilgoć i zapylenie, a klasa ochronności II eliminuje konieczność stosowania przewodu ochronnego. Wymiary 1250 × 1050 × 205 mm zapewniają przestrzeń dla wielu urządzeń, od wyłączników nadprądowych po przetwornice częstotliwości.

• Stopień ochrony IP44: Ochrona przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm – bezpieczna praca w pomieszczeniach wilgotnych oraz na zewnątrz (pod zadaszeniem).
• Klasa ochronności II: Podwójna lub wzmocniona izolacja, która nie wymaga przewodu ochronnego PE – zwiększa bezpieczeństwo i upraszcza instalację.
• Wymiary 1250 × 1050 × 205 mm: Duża pojemność umożliwiająca montaż rozbudowanych zestawów aparatury – styczników, przekaźników, softstartów i przetwornic częstotliwości.
• Konstrukcja naścienna: Łatwy montaż na ścianie, oszczędność miejsca i wygodny dostęp do wnętrza podczas konserwacji.
• Uniwersalna zabudowa: Przeznaczona do rozdziału mocy, sygnałów, sterowania i pomiarów – elastyczność w projektowaniu instalacji elektrycznych.

Zgodność z Normami

Obudowa FP84SN2 Univers jest zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stopień ochrony IP44 potwierdzony został zgodnie z wymaganiami normy PN-EN 60529, a klasa ochronności II spełnia wymogi PN-EN 61140. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Obudowa naścienna Univers FP84SN2 dedykowana jest do instalacji wewnętrznych i zewnętrznych (pod zadaszeniem), gdzie wymagana jest ochrona przed wilgocią i podwyższona izolacja. Sprawdza się zarówno w rozdzielnicach przemysłowych, jak i obiektach użyteczności publicznej.

• Rozdział energii elektrycznej w budynkach biurowych, magazynowych i produkcyjnych.
• Zabudowa układów sterowania (styczniki, przekaźniki, PLC) w systemach automatyki budynkowej.
• Instalacja softstartów i przetwornic częstotliwości w układach napędowych.
• Pomieszczenia wilgotne (kotłownie, pralnie, hale produkcyjne) – dzięki IP44 i klasie II.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę montować na stabilnej, równej ścianie za pomocą dostarczonych lub odpowiednio dobranych elementów mocujących. Wszelkie aparaty modułowe (wyłączniki, styczniki, przekaźniki) należy instalować na szynach TH35 zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia oraz wymogów instalacji. Zachować wymagane odstępy wentylacyjne i strefy ochronne wokół obudowy.

FAQ

• Czy obudowa jest przystosowana do montażu na zewnątrz? Stopień ochrony IP44 oznacza odporność na bryzgi wody i kurz, dlatego obudowa może być instalowana na zewnątrz pod zadaszeniem, ale nie w miejscach bezpośrednio narażonych na deszcz lub strumień wody.
• Jaką klasę ochronności ma ta obudowa? Klasę ochronności II – podwójna izolacja, która nie wymaga podłączenia przewodu ochronnego PE, co upraszcza instalację i zwiększa bezpieczeństwo.
• Jakie aparaty można zamontować wewnątrz obudowy? Obudowa umożliwia zabudowę dowolnych aparatów modułowych przystosowanych do szyn TH35: wyłączników nadprądowych, różnicowoprądowych, styczników, przekaźników, softstartów i przetwornic częstotliwości. Konkretne wymiary montażowe należy sprawdzić w dokumentacji technicznej urządzeń.
