Obudowa naścienna IP44/I 950x550x205, Univers | FP62TN2 Hager

Opis i Kluczowe Cechy

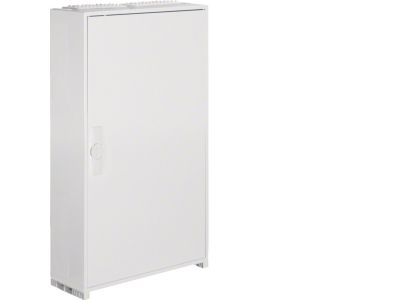

Obudowa naścienna Univers FP62TN2 o wymiarach 950x550x205 mm została zaprojektowana z myślą o bezpiecznym montażu aparatury modułowej i przemysłowej. Dzięki stopniowi ochrony IP44 oraz klasie ochronności I zapewnia skuteczną ochronę przed bryzgami wody i ciałami stałymi oraz wymagane uziemienie. Przestronna komora umożliwia instalację wyłączników nadprądowych, styczników, przekaźników, softstartów oraz przetwornic częstotliwości, co czyni ją uniwersalnym rozwiązaniem do rozdziału mocy, sterowania i pomiarów.

• Wymiary 950x550x205 mm: Duża przestrzeń wewnętrzna pozwala na swobodne rozmieszczenie rozbudowanych układów aparatury, ułatwia prowadzenie przewodów i zapewnia komfort pracy instalatora.
• Stopień ochrony IP44: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – idealna do pomieszczeń wilgotnych oraz zastosowań przemysłowych z ryzykiem zachlapania.
• Klasa ochronności I: Konstrukcja przystosowana do uziemienia, co zwiększa bezpieczeństwo użytkowania i spełnia wymagania dla instalacji stałych.
• Konstrukcja naścienna: Łatwy i solidny montaż na ścianie, oszczędność miejsca na podłodze, możliwość instalacji w ciągach komunikacyjnych i pomieszczeniach technicznych.
• Uniwersalne zastosowanie: Obudowa pomieści zarówno standardową aparaturę modułową, jak i większe urządzenia (softstarty, przetwornice), umożliwiając rozdział mocy, sterowanie, sygnalizację i pomiar.

Zgodność z Normami

Obudowa Univers spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Konstrukcja odpowiada standardom DIN w zakresie wymiarów i montażu aparatury. Stopień ochrony IP44 jest potwierdzony odpowiednimi badaniami.

Zastosowanie

Obudowa naścienna FP62TN2 znajduje zastosowanie w różnorodnych obiektach – od domowych rozdzielnic po przemysłowe sterownie. Dzięki dużej pojemności i odporności na warunki środowiskowe sprawdza się w wielu scenariuszach:

• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Sterowanie i zabezpieczenie silników oraz urządzeń technologicznych z wykorzystaniem styczników, przekaźników i softstartów.
• Instalacje automatyki budynkowej (BMS) z przetwornicami częstotliwości i modułami sterującymi.
• Pomieszczenia wilgotne (np. hale produkcyjne, myjnie, magazyny) gdzie wymagana jest ochrona przed bryzgami wody.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę mocuje się na ścianie za pomocą odpowiednich kołków i śrub (nie wchodzą w skład zestawu) dostosowanych do nośności podłoża. Wewnątrz obudowy zaleca się montaż szyn TH35 (do nabycia osobno) do instalacji aparatury modułowej. Przekroje przewodów należy dobrać zgodnie z normami i obciążalnością prądową. Po zakończeniu instalacji sprawdzić ciągłość uziemienia oraz szczelność zamknięcia drzwi.

FAQ

• Jaki stopień ochrony ma obudowa Univers FP62TN2? Obudowa posiada stopień ochrony IP44, co oznacza ochronę przed wnikaniem ciał stałych o średnicy ≥1 mm oraz bryzgami wody z dowolnego kierunku. Nadaje się do stosowania w pomieszczeniach wilgotnych oraz na zewnątrz pod zadaszeniem.
• Jakie urządzenia można zamontować w tej obudowie? Wewnątrz można instalować standardową aparaturę modułową (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przekaźniki) oraz większe urządzenia jak softstarty i przetwornice częstotliwości, pod warunkiem zachowania odpowiednich odstępów i wentylacji.
• Czy obudowa jest przystosowana do uziemienia? Tak, obudowa ma klasę ochronności I, co oznacza konieczność podłączenia przewodu ochronnego (PE) do zacisku uziemiającego znajdującego się wewnątrz. Zapewnia to ochronę przed porażeniem w przypadku uszkodzenia izolacji.
