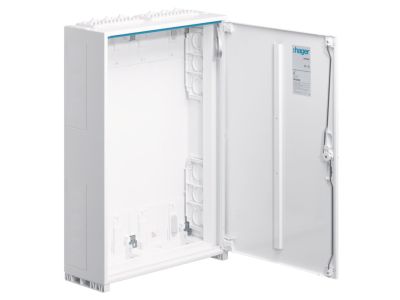

Obudowa naścienna IP44/I 800x550x205, Univers | FP52TN2 Hager

Opis i Kluczowe Cechy

Obudowa naścienna Univers o symbolu FP52TN2 to uniwersalne rozwiązanie do zabudowy aparatury modułowej, takie jak wyłączniki nadprądowe, styczniki, przekaźniki, sofstarty czy przetwornice częstotliwości. Wymiary 800x550x205 mm zapewniają dużą przestrzeń wewnętrzną, a stopień ochrony IP44 gwarantuje ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody z każdego kierunku. Obudowa przeznaczona jest do montażu naściennego, co ułatwia instalację w pomieszczeniach technicznych i przemysłowych.

• Wymiary 800x550x205 mm: Duża pojemność wewnętrzna umożliwia zabudowę wielu aparatów oraz dodatkowych elementów montażowych, takich jak szyny TH35, osłony czy listwy zaciskowe.
• Stopień ochrony IP44: Skuteczna ochrona przed pyłem i bryzgami wody, dzięki czemu obudowa sprawdza się w suchych i wilgotnych pomieszczeniach (np. hale produkcyjne, magazyny).
• Konstrukcja naścienna: Oszczędność miejsca na podłodze oraz łatwy dostęp do wnętrza podczas montażu i serwisu.
• Uniwersalne zastosowanie: Nadaje się do rozdziału mocy, rozdziału sygnałów, sterowania, pomiarów i automatyki budynkowej.
• Producent Univers: Solidne wykonanie zgodne z europejskimi standardami, potwierdzone certyfikatem CE.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Konstrukcja zapewnia spełnienie wymagań bezpieczeństwa elektrycznego oraz ochrony IP44 zgodnie z normą PN-EN 60529.

Zastosowanie

Obudowa naścienna FP52TN2 dedykowana jest do instalacji, w których wymagana jest ochrona przed wilgocią i pyłem, a także duża elastyczność w zabudowie aparatury. Sprawdza się w następujących scenariuszach:

• Rozdział mocy w obwodach sterowniczych i siłowych w przemyśle oraz budownictwie.
• Sterowanie silnikami, oświetleniem, klimatyzacją i innymi odbiornikami za pomocą styczników i przekaźników.
• Pomiar zużycia energii oraz rejestracja sygnałów z czujników w systemach automatyki budynkowej.
• Montaż sofstartów, przemienników częstotliwości oraz innych zaawansowanych urządzeń energoelektronicznych.

Wskazówki Montażowe

Montaż obudowy oraz instalacja aparatury wewnątrz powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę mocuj do ściany za pomocą odpowiednich kołków rozporowych (niezalecane do płyt gipsowo-kartonowych bez wzmocnienia). Wewnątrz można montować szyny TH35 oraz akcesoria montażowe zgodnie z dokumentacją producenta. Przekroje przewodów dobierz do prądu obciążenia, a momenty dokręcania zacisków stosuj według instrukcji urządzeń instalowanych wewnątrz. Po zakończeniu prac zamknij obudowę i sprawdź szczelność uszczelek.

FAQ

• Jaki stopień ochrony ma obudowa FP52TN2? Obudowa posiada stopień ochrony IP44, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku.
• Jakie są wymiary zewnętrzne obudowy? Wymiary zewnętrzne to 800 mm szerokości, 550 mm wysokości i 205 mm głębokości (bez uwzględnienia uchwytów montażowych).
• Czy obudowa może być montowana na zewnątrz budynku? IP44 pozwala na instalację w miejscach narażonych na deszcz i bryzgi, jednak nie gwarantuje odporności na długotrwałe działanie silnego deszczu lub zanurzenie. Zaleca się montaż w pomieszczeniach suchych i półsuchych (np. wiaty, hale, magazyny).
