Obudowa naścienna IP44/I 1550x550x205, Univers | FP02TN2 Hager

Opis i Kluczowe Cechy

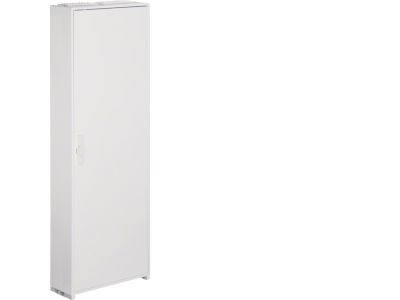

Obudowa naścienna Univers o symbolu FP02TN2 to wolnostojąca szafka o wymiarach 1550 x 550 x 205 mm, przeznaczona do zabudowy aparatury modułowej i sterowniczej. Dzięki stopniowi ochrony IP44 oraz klasie ochronności I zapewnia bezpieczne środowisko pracy dla wyłączników nadprądowych, styczników, przekaźników, a także bardziej zaawansowanych urządzeń, takich jak softstarty czy przetwornice częstotliwości. Duża pojemność wewnętrzna pozwala na instalację rozbudowanych układów rozdziału mocy, sterowania i sygnalizacji w jednym miejscu.

• Wymiary 1550 x 550 x 205 mm: przestronna przestrzeń montażowa umożliwia zabudowę wielu aparatów oraz szyn TH35, osłon i elementów dodatkowych bez konieczności stosowania kilku rozdzielnic.
• Stopień ochrony IP44: chroni przed wnikaniem pyłu i bryzgów wody, co sprawia, że obudowa nadaje się do stosowania w pomieszczeniach wilgotnych oraz w lekkich warunkach zewnętrznych (pod daszkiem).
• Klasa ochronności I: zapewnia bezpieczne uziemienie obudowy, minimalizując ryzyko porażenia prądem w przypadku awarii izolacji.
• Konstrukcja naścienna: łatwy montaż na ścianie – nie wymaga stawiania dodatkowej infrastruktury, oszczędza miejsce i przyspiesza instalację.
• Uniwersalność zastosowań: może pomieścić zarówno prostą aparaturę modułową (wyłączniki nadprądowe, różnicowoprądowe), jak i skomplikowane urządzenia (przemienniki częstotliwości, softstarty) dzięki odpowiedniej głębokości 205 mm.

Zgodność z Normami

Obudowa Univers FP02TN2 została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP44 oraz klasa ochronności I zapewniają spełnienie wymagań stawianych obudowom instalacyjnym w standardzie DIN. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Obudowa naścienna Univers FP02TN2 sprawdza się wszędzie tam, gdzie konieczne jest scentralizowanie aparatury sterowniczej, pomiarowej lub zabezpieczającej. Przeznaczona jest głównie do obiektów przemysłowych, magazynów, warsztatów oraz budynków użyteczności publicznej.

• Rozdział mocy i zabezpieczenie obwodów odbiorczych – montaż wyłączników nadprądowych, różnicowoprądowych oraz rozłączników bezpiecznikowych.
• Sterowanie i automatyka – instalacja styczników, przekaźników, programowalnych sterowników PLC oraz przetwornic częstotliwości do silników elektrycznych.
• Sygnalizacja i pomiary – umieszczenie mierników napięcia, prądu, liczników energii oraz sygnalizatorów optycznych i akustycznych.
• Łatwa rozbudowa – dzięki szynom TH35 i możliwości montażu dodatkowych osłon, obudowa pozwala na późniejsze doinstalowanie aparatury bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż obudowy oraz instalacja aparatury wewnątrz mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP) w zakresie do 1 kV. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuj na ścianie za pomocą kotew dostosowanych do podłoża, wykorzystując otwory montażowe w tylnej ścianie. Wewnątrz instaluj szynę TH35 zgodnie z dokumentacją producenta. Przekrój przewodów ochronnych i roboczych dobierz do maksymalnego prądu obwodu. Momenty dokręcania – stosuj się do wartości podanych w instrukcji montażu konkretnych aparatów. Zapewnij odpowiednią wentylację, jeśli wewnątrz przewidziano pracę urządzeń wydzielających ciepło (np. przemienników częstotliwości).

FAQ

• Jaki stopień ochrony ma obudowa Univers FP02TN2? Deklarowany stopień ochrony to IP44 – obudowa jest chroniona przed wnikaniem pyłu oraz bryzgów wody, co umożliwia stosowanie w suchych pomieszczeniach, a także w miejscach narażonych na wilgoć (np. hale produkcyjne, wiaty).
• Czy obudowa posiada klasę ochronności I? Tak, obudowa oznaczona jest jako IP44/I, co oznacza wykonanie w I klasie ochronności – wymaga podłączenia przewodu ochronnego (PE), zapewniając bezpieczeństwo użytkowania w przypadku uszkodzenia izolacji.
• Czy można w niej zamontować duże urządzenia, takie jak przetwornica częstotliwości? Tak, głębokość wewnętrzna 205 mm oraz przestrzeń 1550 x 550 mm pozwalają na swobodną instalację standardowych przemienników częstotliwości i softstartów. Należy jednak uwzględnić ich wymiary i potrzebę odprowadzania ciepła – zaleca się zachowanie odstępów wentylacyjnych zgodnie z dokumentacją danego urządzenia.
