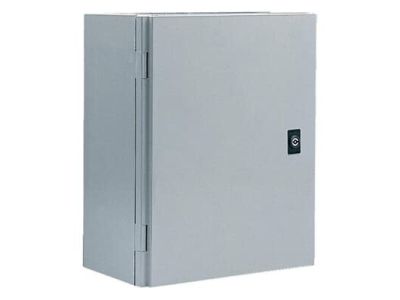

Obudowa n/t z tworzywa Aria 75, 700x500x270, IP66, E/054075-130 | 4TBA831081C0100 ABB

Alternatywny kod produktu: 4TBA831081C0100

Opis i Kluczowe Cechy

Obudowa natynkowa Aria 75 (symbol 4TBA831081C0100) o wymiarach 700x500x270 mm to rozwiązanie dla aplikacji wewnętrznych i zewnętrznych. Wyposażona w gładkie, nieperforowane ściany i drzwi transparentne z możliwością otwarcia w lewo lub prawo. Przeznaczona do montażu natynkowego oraz na słupie (z dedykowanym zestawem AR891608 dla modeli Aria 54/64). Stopień ochrony IP66 gwarantuje szczelność przed pyłem i strumieniem wody, a klasa odporności na uderzenia IK08 zapewnia trwałość w trudnych warunkach.

• Wymiary 700x500x270 mm: Optymalna przestrzeń dla aparatury modułowej i płyty montażowej – komfortowy montaż i serwisowanie.
• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnym strumieniem wody – idealna do zastosowań zewnętrznych i w wilgotnych pomieszczeniach.
• Drzwi transparentne z otwarciem lewo/prawo: Ułatwiają identyfikację wyposażenia wewnątrz bez otwierania, możliwość dostępu z obu stron.
• Klasa IK08 (IK07 z drzwiami transparentnymi): Wysoka odporność na uderzenia mechaniczne – trwałość w środowiskach przemysłowych.
• Napięcie izolacji Ui 1000V AC / 1500V DC: Bezpieczeństwo pracy z wysokimi napięciami w instalacjach fotowoltaicznych i energetycznych.
• 4 pręty gwintowane + nakrętki do płyty montażowej: Stabilne mocowanie aparatury modułowej i dodatkowych akcesoriów.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektroenergetycznego (m.in. EN 62208, EN 61439). Posiada deklarację zgodności CE oraz oznaczenie RoHS. Przeznaczona do aplikacji PV zgodnie z dyrektywami unijnymi.

Zastosowanie

Obudowa Aria 75 znajduje zastosowanie w instalacjach elektrycznych, telekomunikacyjnych i fotowoltaicznych, gdzie wymagana jest ochrona aparatury przed czynnikami zewnętrznymi.

• Montaż rozdzielnic i szaf sterowniczych w budynkach mieszkalnych i przemysłowych.
• Instalacje zewnętrzne – skrzynki przyłączeniowe, punkty ładowania pojazdów elektrycznych.
• Obudowy falowników i akumulatorów w instalacjach fotowoltaicznych.
• Pulpity sterownicze maszyn przemysłowych wymagające wysokiej ochrony IP i odporności mechanicznej.
• Mocowanie na słupie – z dedykowanym zestawem AR891608 (dotyczy modeli Aria 54/64).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Miejsce montażu należy dobrać z uwzględnieniem warunków środowiskowych ( ekspozycja na UV, wstrząsy mechaniczne). Obudowę mocować do ściany lub konstrukcji nośnej za pomocą dedykowanych uchwytów, dbając o równomierne rozłożenie sił. Pręty gwintowane służyć będą do montażu płyty montażowej z aparaturą – zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta. Po zamontowaniu aparatury, drzwi zamknąć i zabezpieczyć. Regularne przeglądy stanu uszczelek i mechanizmów otwarcia.

FAQ

• Czy obudowa Aria 75 nadaje się do zastosowań zewnętrznych? Tak – stopień ochrony IP66 oraz odporność na UV gwarantują szczelność i trwałość w warunkach zewnętrznych.
• Jaki jest zakres napięć izolacji Ui? Napięcie izolacji wynosi 1000V AC / 1500V DC – odpowiednie do aplikacji fotowoltaicznych i energetycznych.
• Czy obudowa posiada perforację? Nie – gładkie ściany eliminują ryzyko wnikania pyłu i wody przez otwory wentylacyjne.
