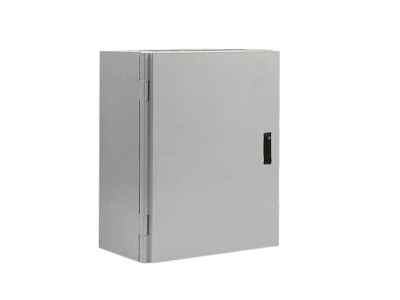

Obudowa n/t z tworzywa ARIA 43, 415x315x170, IP66, z drzwiami pełnymi, rączka z zamkiem wkł. półcyl | 4TBA831034C0100 ABB

Alternatywny kod produktu: 4TBA831034C0100

Opis i Kluczowe Cechy

Obudowa natynkowa ARIA 43 (symbol 4TBA831034C0100) o wymiarach 415x315x170 mm to solidne rozwiązanie do montażu aparatury modułowej i zabezpieczenia przewodów. Wyposażona w drzwi pełne z rączką wyposażoną w zamek wkładkowy półcylindryczny, zapewnia ochronę IP66 przed wnikaniem pyłu i strumieni wody. Gładkie, nieperforowane ścianki ułatwiają czyszczenie i konserwację. Stopień wytrzymałości mechanicznej IK08 gwarantuje odporność na uderzenia.

• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnymi strumieniami wody – idealna do zastosowań na zewnątrz i w warunkach przemysłowych.
• Wymiary 415x315x170 mm: Przestrzeń montażowa dla aparatury modułowej oraz dodatkowych akcesoriów (płyty montażowe, zestawy pod aparaturę).
• Drzwi pełne z rączką z zamkiem półcylindrycznym: Bezpieczeństwo i wygoda użytkowania – zamek chroni zawartość przed nieuprawnionym dostępem.
• Stopień IK08 (odporność na uderzenia): Chroni wnętrze obudowy i aparaturę przed uszkodzeniami mechanicznymi.
li>Gładka konstrukcja bez perforacji: Łatwe utrzymanie czystości i estetyczny wygląd, odporna na działanie UV.
• 4 pręty gwintowane + 4 nakrętki: Umożliwiają szybki montaż płyty montażowej i stabilne mocowanie aparatury.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących stopni ochrony (IP66), odporności na uderzenia (IK08) oraz izolacji elektrycznej (Ui = 1000V AC / 1500V DC). Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach zgodnych z dyrektywami unijnymi.

Zastosowanie

Obudowa ARIA 43 to uniwersalne rozwiązanie do zabezpieczenia aparatury elektrycznej i modułów w różnych środowiskach.

• Montaż natynkowy w budynkach użyteczności publicznej, halach przemysłowych i magazynach.
• Zabezpieczenie aparatury w instalacjach zewnętrznych (np. oświetlenie uliczne, systemy PV) dzięki stopniowi ochrony IP66.
• Mocowanie aparatury modułowej (wyłączniki, styczniki, zabezpieczenia) na płycie montażowej wewnątrz obudowy.
• Zastosowania w energetyce odnawialnej – ochrona inwerterów i układów sterowania w systemach fotowoltaicznych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Miejsce montażu należy wybrać zgodnie z wymaganiami instalacji – powierzchnia musi być płaska i stabilna. Obudowę mocować za pomocą dedykowanych uchwytów (dla montażu natynkowego) lub zestawu AR891608 (dla montażu na słupie, dostępnego oddzielnie). Przed rozpoczęciem prac upewnić się, że napięcie zostało odłączone. Płyta montażowa powinna być zamocowana za pomocą 4 prętów gwintowanych i nakrętek, a aparatura odpowiednio dobrana do przestrzeni wewnętrznej obudowy. Drzwi należy zamknąć z odpowiednim momentem, aby zachować szczelność IP66.

FAQ

• Jakie są maksymalne wymiary aparatury, którą można zamontować w obudowie ARIA 43? Wymiary wolnej przestrzeni wewnętrznej obudowy ARIA 43 to 390x290x145 mm (głębokość netto). Dokładne wymiary należy zweryfikować w dokumentacji technicznej produktu.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 i odporność na UV czynią ją odpowiednią do zastosowań zewnętrznych, w tym w systemach fotowoltaicznych i oświetleniu ulicznym.
• Czy w obudowie można zamontować aparaturę modułową? Tak, obudowa wyposażona jest w 4 pręty gwintowane i nakrętki do mocowania standardowych płyt montażowych, co umożliwia montaż aparatury modułowej.
