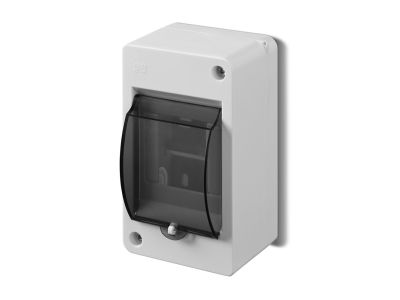

Obudowa n/t z szybą, MINI S-3, IP30, dymny | 2303-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Obudowa natynkowa MINI S-3 od renomowanego producenta Elektro-Plast Nasielsk to kompaktowe i funkcjonalne rozwiązanie przeznaczone do montażu aparatury modułowej. Produkt charakteryzuje się stopniem ochrony IP30, co zapewnia skuteczną barierę przed dostępem do części niebezpiecznych oraz ciałami obcymi o średnicy powyżej 2,5 mm. Wykonanie w II klasie ochronności gwarantuje wysoki poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.

• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK05 chroni zainstalowane komponenty przed uszkodzeniami mechanicznymi o energii do 0,7 J.
• Materiał wykonania: Korpus wykonany z wysokiej jakości polistyrenu (PS) zapewnia stabilność wymiarową oraz trwałość w szerokim zakresie temperatur.
• Transparentna szyba: Dymne drzwiczki pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Bezpieczeństwo: Możliwość plombowania zarówno samej obudowy, jak i drzwiczek, co jest kluczowe w zabezpieczaniu instalacji przed niepowołanym dostępem.
• Zaciski ochronne: Wyposażona w zaciski z osłoną chroniącą przed przypadkowym dotknięciem części czynnych, co podnosi standardy BHP podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami dotyczącymi rozdzielnic i obudów niskiego napięcia. Spełnienie wymagań II klasy ochronności oraz stopnia ochrony IP30 potwierdza przydatność urządzenia do zastosowań wewnątrzbudynkowych. Materiał PS użyty do produkcji charakteryzuje się odpowiednią odpornością termiczną, co pozwala na bezpieczną pracę w ekstremalnych warunkach od -20°C do +70°C.

Zastosowanie

Obudowa MINI S-3 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym wyborem do montażu niewielkich układów sterowania, zabezpieczeń obwodów oświetleniowych czy jako punkt rozdziału energii w małych instalacjach. Dzięki estetycznemu wykonaniu i dymnej szybce, doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi, gdzie estetyka instalacji natynkowej jest równie ważna jak jej funkcjonalność.

Wskazówki Montażowe

Montaż obudowy jest intuicyjny i ułatwiony dzięki fabrycznym osłabieniom bocznym, które pozwalają na precyzyjne wprowadzenie przewodów instalacyjnych. Podczas instalacji należy zwrócić uwagę na:

• Przygotowanie otworów: Wykorzystanie dedykowanych osłabień zapobiega pękaniu materiału i zapewnia estetyczne wprowadzenie peszli lub kabli.
• Zakres temperatur: Montaż powinien odbywać się w warunkach zbliżonych do temperatury pokojowej, choć obudowa zachowuje swoje właściwości w zakresie od -20°C do +70°C.
• Plombowanie: Po zakończeniu prac instalacyjnych i weryfikacji połączeń, zaleca się wykorzystanie punktów plombowania w celu zabezpieczenia układu przed ingerencją osób trzecich.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz materiał PS dedykują ten produkt do zastosowań wewnętrznych, w miejscach nienarażonych na bezpośrednie działanie warunków atmosferycznych.
• Jaka jest maksymalna liczba modułów? Model MINI S-3 jest zaprojektowany do montażu 3 modułów aparatury na szynie DIN.
• Czy drzwiczki można zablokować? Tak, konstrukcja przewiduje możliwość założenia plomb, co skutecznie uniemożliwia otwarcie obudowy przez osoby nieuprawnione.
