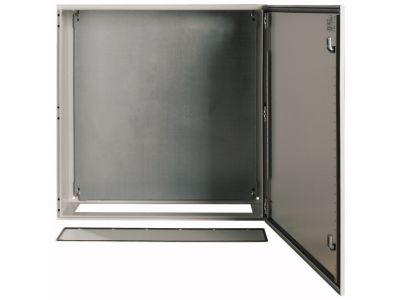

Obudowa n/t z płytą montażową 800x800x300mm (WxSxG), CS-88/300 | 111710 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, o numerze katalogowym 111710, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Model CS-88/300 charakteryzuje się imponującymi wymiarami zewnętrznymi wynoszącymi 800 mm wysokości, 800 mm szerokości oraz 300 mm głębokości, co zapewnia znaczną przestrzeń roboczą dla skomplikowanych układów sterowania. Konstrukcja została wykonana z wysokiej jakości blachy stalowej, a drzwi wyposażono w wylewaną uszczelkę piankową, która gwarantuje doskonałą szczelność i ochronę przed czynnikami zewnętrznymi.

• Wytrzymałość mechaniczna: Kategoria odporności udarowej IK09 zgodnie z normą EN 62262 zapewnia wysoką odporność na uderzenia mechaniczne, co jest kluczowe w trudnych warunkach przemysłowych.
• Innowacyjny system zawiasów: Zastosowanie technologii Quick-Change pozwala na błyskawiczną wymianę kołków zawiasowych, co znacząco skraca czas prac serwisowych.
• Bezpieczeństwo i ryglowanie: 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą gwarantuje równomierny docisk drzwi do korpusu na całej ich wysokości.
• Elastyczność montażu: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów bez konieczności wiercenia dodatkowych otworów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami europejskimi, co potwierdza jego przydatność do profesjonalnych aplikacji elektroenergetycznych. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia (klasa IK09). System uszczelnienia w obszarze wgłębnego ukształtowania krawędzi obudowy zapobiega przedostawaniu się wody i zanieczyszczeń podczas otwierania drzwi, co jest zgodne z najwyższymi standardami kultury technicznej w branży rozdzielnic.

Zastosowanie

Obudowa CS-88/300 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki dużej głębokości (300 mm) idealnie nadaje się do montażu falowników, sterowników PLC, aparatury modułowej oraz większych styczników. Jest to optymalny wybór dla:

• Prefabrykacji rozdzielnic sterowniczych i zasilających.
• Systemów automatyki budynkowej i przemysłowej.
• Instalacji wymagających wysokiego stopnia ochrony mechanicznej.
• Węzłów cieplnych oraz systemów wentylacji i klimatyzacji (HVAC).

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-88/300 należy zwrócić uwagę na następujące aspekty techniczne:

• Kąt otwarcia: Standardowy kąt otwarcia drzwi wynosi 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac montażowych.
• Płyta montażowa: Dołączona płyta montażowa z blachy stalowej powinna być stabilnie zamocowana na dedykowanych wspornikach, aby zapewnić odpowiednią nośność dla ciężkiej aparatury.
• Wprowadzanie kabli: Płyta podstawy wyposażona w piankową uszczelkę umożliwia wykonanie szczelnych przepustów kablowych przy zachowaniu deklarowanego stopnia ochrony.
• Strona otwierania: Domyślnie ogranicznik drzwiowy znajduje się po prawej stronie, jednak konstrukcja pozwala na dostosowanie konfiguracji do potrzeb instalacji.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, model CS-88/300 jest dostarczany z pełną płytą montażową wykonaną z blachy stalowej.
• Jaki jest system zamykania? Obudowa posiada profesjonalny, 3-punktowy system ryglowania drążkowego z metalową klamką, co zapewnia najwyższy poziom bezpieczeństwa.
• Czy można zamontować osprzęt bezpośrednio na drzwiach? Tak, dzięki profilowanej listwie z perforacją 25 mm, montaż szyn DIN lub prowadzenie przewodów na wewnętrznej stronie drzwi jest proste i nie wymaga naruszania struktury blachy.
