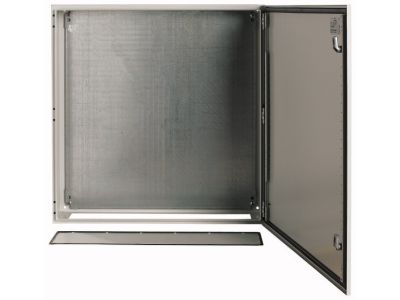

Obudowa n/t z płytą montażową 800x800x200mm (WxSxG), CS-88/200 | 111709 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-88/200 o wymiarach 800x800x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów elektroenergetycznych i automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną na poziomie IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem została wyposażona w innowacyjne kołki do zawiasów z technologią Quick-Change, umożliwiającą błyskawiczny demontaż i montaż drzwi bez użycia skomplikowanych narzędzi.

• System uszczelnienia: Drzwi oraz płyta podstawy posiadają wylewaną uszczelkę piankową, która w połączeniu ze specjalnie ukształtowanym obszarem wgłębnym zapewnia wysoką szczelność i ochronę przed czynnikami zewnętrznymi.
• Bezpieczeństwo: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm pozwala na bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów, co znacząco optymalizuje przestrzeń wewnątrz obudowy.
• Kąt otwarcia: Drzwi otwierają się pod kątem 120 stopni, co ułatwia dostęp do aparatury podczas prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami europejskimi. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie kategorii odporności udarowej IK09. Obudowa spełnia wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskiego napięcia, zapewniając odpowiednią ciągłość elektryczną i ochronę przed dotykiem pośrednim po prawidłowym uziemieniu elementów metalowych.

Zastosowanie

Obudowa CS-88/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle ciężkim, infrastrukturze budynkowej oraz energetyce. Jest idealnym rozwiązaniem do budowy rozdzielnic sterowniczych, systemów sterowania PLC oraz węzłów dystrybucji energii. Dzięki dużej powierzchni montażowej (800x800 mm) i dołączonej płycie montażowej z blachy stalowej, inżynierowie mogą swobodnie rozmieszczać aparaturę modułową, styczniki, falowniki oraz zasilacze, zachowując przy tym przejrzystość i łatwość konserwacji układu.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-88/200 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż płyty montażowej: Płyta stalowa powinna być stabilnie zamocowana na dedykowanych wspornikach, co zapewni sztywność konstrukcji nawet przy dużym obciążeniu aparaturą.
• Zarządzanie okablowaniem: Wykorzystaj perforację w listwie drzwiowej do uporządkowania przewodów sterowniczych przechodzących na drzwi (np. do lampek kontrolnych lub przycisków).
• Uszczelnienie: Przed finalnym dokręceniem płyty podstawy należy upewnić się, że piankowa uszczelka przylega równomiernie do krawędzi otworu, co zapobiegnie przedostawaniu się pyłu i wilgoci.
• Kierunek otwierania: Standardowy prawy ogranicznik drzwi może być dostosowany do specyfiki miejsca montażu dzięki systemowi Quick-Change.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany wraz z płytą montażową wykonaną z blachy stalowej.
• Jaki jest stopień odporności mechanicznej tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co czyni ją odporną na silne uderzenia mechaniczne.
• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki technologii Quick-Change demontaż i zmiana konfiguracji zawiasów są znacznie ułatwione.
• Do czego służy perforacja na listwie drzwiowej? Perforacja w odstępach 25 mm służy do montażu dodatkowych akcesoriów, takich jak szyny DIN, węże kablowe lub uchwyty przewodów, bez konieczności wiercenia w konstrukcji drzwi.
