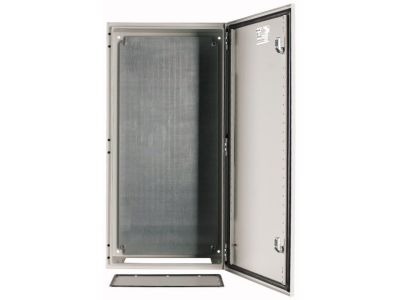

Obudowa n/t z płytą montażową 800x400x200mm (WxSxG), CS-84/200 | 111704 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-84/200 o wymiarach 800 mm wysokości, 400 mm szerokości oraz 200 mm głębokości, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną na poziomie IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe wewnątrz szafy.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia wysoką szczelność i ochronę przed pyłem oraz wilgocią.
• Technologia Quick-Change: Zastosowanie innowacyjnych kołków do zawiasów pozwala na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe zapewniają równomierny docisk drzwi na całej wysokości obudowy.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność w wymagających środowiskach przemysłowych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie kategorii odporności udarowej IK09. Obudowa spełnia również standardy bezpieczeństwa dotyczące systemów zamykania i ochrony przed dostępem do części niebezpiecznych, co jest kluczowe dla certyfikacji całych rozdzielnic niskiego napięcia.

Zastosowanie

Obudowa CS-84/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w przemyśle ciężkim, infrastrukturze budynkowej oraz systemach sterowania procesami. Jest idealnym wyborem dla:

• Prefabrykatorów rozdzielnic: Jako baza do budowy układów zasilających i sterowniczych.
• Automatyków: Do montażu sterowników PLC, modułów I/O oraz aparatury kontrolno-pomiarowej.
• Instalatorów systemów IT: Do zabezpieczania urządzeń aktywnych w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych (opcjonalnie) lub bezpośrednio przez otwory w tylnej ściance. Płyta montażowa z blachy stalowej dostarczana w zestawie pozwala na wygodne rozplanowanie aparatury poza obudową, a następnie jej szybkie osadzenie wewnątrz szafy. Podczas montażu dławnic kablowych w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelnienia piankowego. Zaleca się regularną kontrolę stanu uszczelek oraz dokręcenie elementów mocujących zgodnie z zasadami sztuki elektroinstalacyjnej.

FAQ

• Czy drzwi można zamontować jako lewostronne? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana kierunku otwierania drzwi.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co oznacza bardzo wysoką odporność na akty wandalizmu i przypadkowe uderzenia mechaniczne.
• Co znajduje się w standardowym wyposażeniu? W zestawie znajduje się obudowa, drzwi z systemem zamykania 3-punktowego, płyta podstawy z uszczelką oraz stalowa płyta montażowa.
