Obudowa n/t z płytą montażową 800x1000x300mm (WxSxG), CS-810/300 | 111711 Eaton

Opis i Kluczowe Cechy

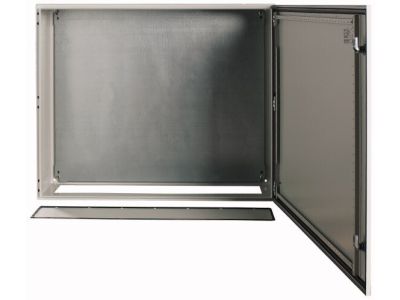

Obudowa naścienna EATON z serii CS, o numerze katalogowym 111711, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Produkt charakteryzuje się imponującymi wymiarami zewnętrznymi: wysokością 800 mm, szerokością 1000 mm oraz głębokością 300 mm, co zapewnia znaczną przestrzeń roboczą dla rozbudowanych układów sterowania i rozdziału energii. Konstrukcja została wykonana z wysokiej jakości blachy stalowej, a drzwi wyposażono w wylewaną uszczelkę piankową na całym obwodzie, co gwarantuje doskonałą szczelność i ochronę przed czynnikami zewnętrznymi.

• Wytrzymałość mechaniczna: Kategoria odporności udarowej IK09 zgodnie z normą EN 62262 zapewnia ochronę przed uderzeniami o energii do 10 dżuli.
• System zamykania: Solidne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą gwarantuje równomierny docisk drzwi do korpusu.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co ułatwia prace instalacyjne.
• Personalizacja wnętrza: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośredni montaż szyn DIN, korytek grzebieniowych lub prowadnic kablowych.
• Kąt otwarcia: Drzwi otwierane pod kątem 120 stopni zapewniają swobodny dostęp do zainstalowanych komponentów.

Zgodność z Normami

Obudowa EATON CS-810/300 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09), co predysponuje ją do pracy w miejscach narażonych na uszkodzenia mechaniczne. System uszczelnienia został zaprojektowany tak, aby chronić newralgiczne punkty styku, w tym obszar wgłębnego ukształtowania płyty podstawy, co przekłada się na długowieczność zainstalowanej wewnątrz aparatury.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa CS-810/300 znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Budowa rozdzielnic elektrycznych niskiego napięcia w zakładach produkcyjnych.
• Systemy automatyki przemysłowej wymagające montażu sterowników PLC i falowników.
• Instalacje infrastrukturalne, gdzie wymagana jest wysoka odporność na zapylenie i wilgoć.
• Centra sterowania procesami technologicznymi, dzięki możliwości łatwej rozbudowy o dodatkowe akcesoria montażowe.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej powierzchni pionowej. Dzięki dołączonej płycie montażowej z blachy stalowej, prefabrykacja aparatury może odbywać się poza obudową, co znacząco przyspiesza proces instalacji. Należy zwrócić uwagę na prawidłowe osadzenie płyty podstawy z piankową uszczelką, aby zachować deklarowany stopień ochrony. Perforowane listwy na drzwiach pozwalają na optymalne zarządzanie okablowaniem (węże kablowe, przewody) bez konieczności wiercenia dodatkowych otworów, co zapobiega powstawaniu ognisk korozji.

FAQ

• Czy drzwi można zamontować jako lewostronne? Standardowo obudowa posiada ogranicznik prawostronny, jednak konstrukcja pozwala na dostosowanie konfiguracji do potrzeb projektu.
• Co wchodzi w skład zestawu? Kompletna obudowa zawiera korpus, drzwi z systemem zamykania, płytę montażową oraz płytę przepustową (podstawy) z uszczelnieniem.
• Jaki jest rozstaw perforacji na listwach drzwiowych? Perforacja wykonana jest w standardowym odstępie 25 mm, co jest kompatybilne z większością systemowych akcesoriów montażowych EATON.
