Obudowa n/t z płytą montażową 600x800x300mm, (WxSxG) CS-68/300 | 111701 Eaton

Opis i Kluczowe Cechy

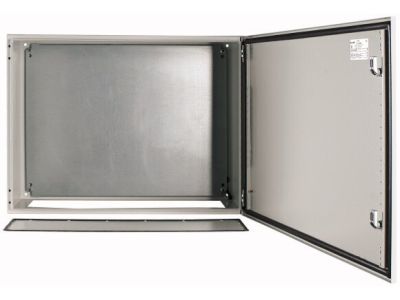

Obudowa naścienna Eaton z serii CS, model CS-68/300 o wymiarach 600 mm wysokości, 800 mm szerokości oraz 300 mm głębokości, to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających aplikacji przemysłowych i elektroinstalacyjnych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną, co potwierdza kategoria odporności udarowej IK09 zgodnie z rygorystyczną normą EN 62262. Oznacza to, że obudowa jest odporna na uderzenia o energii do 10 dżuli, co czyni ją idealnym wyborem do miejsc narażonych na uszkodzenia mechaniczne.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w ciągłą uszczelkę piankową naniesioną metodą wylewania, co zapewnia doskonałą szczelność i ochronę przed czynnikami zewnętrznymi. Dodatkowe wyprofilowanie krawędzi obudowy (wgłębne ukształtowanie) chroni uszczelkę przed bezpośrednim kontaktem z wodą i zanieczyszczeniami.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace serwisowe oraz ewentualną zmianę kierunku otwierania drzwi. Standardowo drzwi posiadają ogranicznik prawostronny z kątem otwarcia wynoszącym 120 stopni.
• Bezpieczeństwo i ryglowanie: Obudowa posiada znormalizowany system zamykania z metalową dźwigienką ustalającą oraz zaawansowany, 3-punktowy zamek drążkowy, który gwarantuje równomierny docisk drzwi do korpusu na całej ich wysokości.
• Możliwości adaptacyjne: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, umożliwiająca bezpośredni montaż szyn nośnych DIN, korytek grzebieniowych lub uchwytów do wiązek kablowych.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości obowiązujące w Unii Europejskiej. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie stopnia ochrony przed zewnętrznymi uderzeniami mechanicznymi (IK09). Konstrukcja została zaprojektowana tak, aby sprostać wymaganiom stawianym rozdzielnicom i sterownicom niskiego napięcia, zapewniając długowieczność komponentów zamkniętych wewnątrz obudowy.

Zastosowanie

Obudowa Eaton CS-68/300 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafa sterownicza dla sterowników PLC, falowników i aparatury kontrolno-pomiarowej.
• Rozdziału energii: Budowa rozdzielnic elektrycznych w obiektach komercyjnych i halach produkcyjnych.
• Telekomunikacji i IT: Ochrona systemów zasilania gwarantowanego oraz urządzeń sieciowych w trudnych warunkach środowiskowych.
• Infrastrukturze krytycznej: Dzięki solidnej konstrukcji i 3-punktowemu ryglowaniu, doskonale sprawdza się w miejscach wymagających podwyższonego poziomu zabezpieczenia przed dostępem osób niepowołanych.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ścianie (z zachowaniem odpowiedniego uszczelnienia). Płyta montażowa z blachy stalowej, dostarczana w zestawie, powinna zostać uzbrojona w aparaturę przed osadzeniem w korpusie, co znacznie przyspiesza prefabrykację. Podczas wprowadzania przewodów przez płytę podstawy należy zwrócić uwagę na poprawne ułożenie uszczelki piankowej, aby zachować deklarowany stopień ochrony IP. Zaleca się regularną kontrolę momentu dokręcenia śrub uziemiających oraz stanu uszczelek w środowiskach o dużym zapyleniu.

FAQ

• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana strony zawiasowania, co pozwala na dostosowanie obudowy do warunków lokalowych.
• Z czego wykonana jest płyta montażowa? Płyta montażowa wykonana jest z ocynkowanej blachy stalowej, co zapewnia doskonałą przewodność dla celów EMC oraz wysoką odporność na korozję.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowe zawiasy pozwalają na otwarcie drzwi pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza szafy podczas prac instalacyjnych.
• Czy obudowa nadaje się do montażu na zewnątrz? Obudowa serii CS jest przeznaczona głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego należy upewnić się, że specyfikacja powłoki lakierniczej i stopień IP są odpowiednie dla danej lokalizacji (zalecane dodatkowe zadaszenie).
