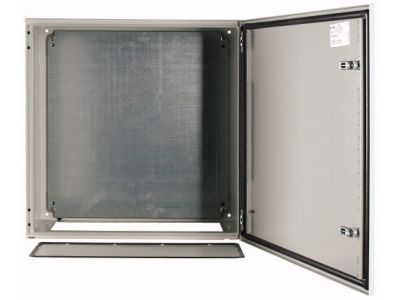

Obudowa n/t z płytą montażową 600x600x300mm (WxSxG), CS-66/300 | 111700 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-66/300 o numerze katalogowym 111700, to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów automatyki i rozdziału energii. Produkt charakteryzuje się solidną konstrukcją o wymiarach 600 mm wysokości, 600 mm szerokości oraz 300 mm głębokości, co zapewnia optymalną przestrzeń dla aparatury modułowej oraz komponentów sterowniczych. Kluczowym elementem konstrukcji są drzwi wyposażone w ciągłą uszczelkę piankową naniesioną obwodowo, co gwarantuje wysoką szczelność i ochronę przed czynnikami zewnętrznymi. Obudowa posiada kategorię odporności udarowej IK09 zgodnie z normą EN 62262, co oznacza wysoką wytrzymałość na uszkodzenia mechaniczne.

• System zamykania: Zastosowano profesjonalne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą, zapewniające równomierny docisk drzwi na całej ich wysokości.
• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Perforacja montażowa: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn DIN, korytek grzebieniowych lub wiązek przewodów.
• Płyta montażowa: W zestawie znajduje się sztywna płyta montażowa wykonana z blachy stalowej, ułatwiająca prefabrykację aparatury poza obudową.

Zgodność z Normami

Obudowa EATON CS-66/300 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (stopień IK09), co predysponuje ją do pracy w trudnych warunkach przemysłowych. Konstrukcja uszczelnienia w obszarze wgłębnego ukształtowania krawędzi obudowy zapobiega przedostawaniu się wody i zanieczyszczeń podczas otwierania drzwi, co jest kluczowe dla zachowania ciągłości pracy zainstalowanych wewnątrz komponentów elektronicznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa CS-66/300 znajduje szerokie zastosowanie w wielu sektorach przemysłu:

• Automatyka przemysłowa: Jako szafa sterownicza dla sterowników PLC, falowników i układów stycznikowych.
• Rozdzielnice elektryczne: Do budowy systemów rozdziału mocy w budynkach komercyjnych i halach produkcyjnych.
• Infrastruktura techniczna: Ochrona systemów telemetrii, monitoringu oraz sterowania oświetleniem zewnętrznym.
• Środowiska o podwyższonym ryzyku mechanicznym: Dzięki certyfikacji IK09 idealnie sprawdza się w miejscach narażonych na przypadkowe uderzenia.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych. Standardowo drzwi posiadają ogranicznik prawostronny z kątem otwarcia wynoszącym 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych. Podczas instalacji dławnic kablowych w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelki piankowej, aby nie obniżyć stopnia ochrony IP. Zaleca się stosowanie odpowiedniego momentu dokręcania dla śrub montażowych płyty oraz regularną konserwację uszczelek w celu zapewnienia długotrwałej szczelności.

FAQ

• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana strony zawiasowania drzwi.
• Czy płyta montażowa jest częścią zestawu? Tak, obudowa CS-66/300 jest dostarczana w komplecie z płytą montażową wykonaną z blachy stalowej.
• Jaki jest kąt otwarcia drzwi? Standardowy kąt otwarcia drzwi wynosi 120 stopni, co pozwala na wygodną obsługę aparatury.
• Jakie akcesoria można zamontować na listwie drzwiowej? Perforacja 25 mm pozwala na montaż szyn nośnych DIN, uchwytów kablowych oraz węży ochronnych dla przewodów sterowniczych.
