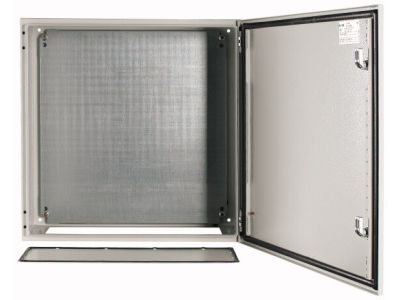

Obudowa n/t z płytą montażową 600x600x250mm (WxSxG), CS-66/250 | 111699 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-66/250 o wymiarach 600x600x250 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową dookoła obwodu, co zapewnia wysoką szczelność i ochronę przed czynnikami zewnętrznymi.
• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Bezpieczeństwo: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz solidne, 3-punktowe zamknięcie drążkowe, które skutecznie zabezpiecza wnętrze przed dostępem osób niepowołanych.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, węży kablowych lub prowadnic przewodów bezpośrednio na skrzydle drzwiowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Obudowa spełnia standardy bezpieczeństwa wymagane dla rozdzielnic i sterownic niskonapięciowych, zapewniając ciągłość ochrony IP dzięki precyzyjnie wyprofilowanym krawędziom i systemowi uszczelek piankowych chronionych w obszarze wgłębnego ukształtowania obudowy.

Zastosowanie

Obudowa EATON CS-66/250 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafa sterownicza dla sterowników PLC, modułów I/O oraz aparatury łączeniowej.
• Rozdzielnicach energii: Do montażu aparatury modułowej i zabezpieczającej w obiektach komercyjnych i przemysłowych.
• Infrastrukturze IT i telekomunikacji: Dzięki głębokości 250 mm pozwala na montaż urządzeń aktywnych i pasywnych wymagających solidnej ochrony mechanicznej.
• Środowiskach o podwyższonym ryzyku uszkodzeń: Dzięki klasie IK09 idealnie sprawdza się w halach produkcyjnych i warsztatach.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych. Dołączona płyta montażowa z blachy stalowej umożliwia prefabrykację aparatury poza obudową, co znacznie przyspiesza proces instalacji. Podczas montażu dławnic w płycie podstawy należy zwrócić uwagę na zachowanie integralności uszczelki piankowej. Perforacja listwy drzwiowej w odstępach 25 mm pozwala na optymalne rozmieszczenie korytek grzebieniowych i wiązek kablowych, co ułatwia zachowanie porządku wewnątrz szafy i zapobiega naprężeniom przewodów przy otwieraniu drzwi.

FAQ

• Czy drzwi można zamontować tak, aby otwierały się na lewo? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana kierunku otwierania drzwi.
• Jaki jest materiał płyty montażowej? Płyta montażowa wykonana jest z ocynkowanej blachy stalowej, co zapewnia doskonałą przewodność dla celów EMC oraz wysoką sztywność.
• Czy obudowa posiada system ryglowania? Tak, model ten wyposażony jest w zaawansowane 3-punktowe zamknięcie drążkowe z metalową dźwignią, co zapewnia równomierny docisk drzwi do uszczelki na całej wysokości.
