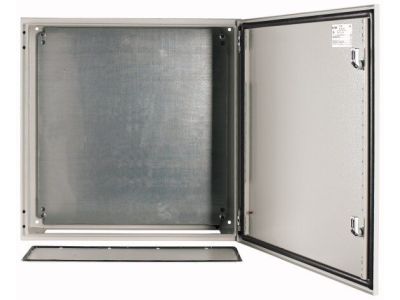

Obudowa n/t z płytą montażową 600x600x200mm (WxSxG), CS-66/200 | 111698 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-66/200 o wymiarach 600x600x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową dookoła obwodu, co w połączeniu z ochroną w obszarze wgłębnego ukształtowania krawędzi korpusu zapewnia wysoką szczelność i ochronę przed czynnikami zewnętrznymi.
• Technologia Quick-Change: Zastosowanie innowacyjnych kołków do zawiasów pozwala na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe zapewniają równomierny docisk drzwi na całej ich wysokości.
• Elastyczność montażu: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, węży kablowych lub wiązek przewodów bezpośrednio na wewnętrznej stronie drzwi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Konstrukcja wspiera zachowanie ciągłości ochrony i jest przystosowana do pracy w środowiskach, gdzie wymagana jest wysoka niezawodność i certyfikowana jakość komponentów elektroinstalacyjnych.

Zastosowanie

Obudowa CS-66/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej, energetyce oraz systemach HVAC. Dzięki dużej powierzchni montażowej (600x600 mm) i dołączonej płycie montażowej z blachy stalowej, idealnie nadaje się do budowy rozdzielnic sterowniczych, szaf krosowych oraz punktów dystrybucji energii. Jest to optymalny wybór dla prefabrykatorów rozdzielnic poszukujących solidnej bazy pod zaawansowane układy sterowania PLC oraz aparatury modułowej montowanej na szynach DIN.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-66/200 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż płyty montażowej: Przed osadzeniem aparatury należy upewnić się, że płyta montażowa jest stabilnie zamocowana za pomocą dedykowanych elementów dystansowych.
• Zarządzanie okablowaniem: Wykorzystaj perforację w listwie drzwiowej (odstęp 25 mm) do uporządkowania przewodów sterowniczych, co zapobiegnie ich uszkodzeniu podczas otwierania i zamykania szafy.
• Pozycjonowanie: Dzięki technologii Quick-Change, stronę otwierania drzwi można dostosować do warunków lokalowych w miejscu instalacji, co optymalizuje ergonomię obsługi.
• Uszczelnienie: Przy wprowadzaniu kabli przez płytę podstawy należy zachować ciągłość uszczelnienia piankowego, aby utrzymać deklarowany stopień ochrony IP.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Tak, obudowa CS-66/200 jest dostarczana wraz z ocynkowaną płytą montażową wykonaną z blachy stalowej.

2. Czy można zmienić kierunek otwierania drzwi?
Tak, dzięki kołkom zawiasowym z technologią Quick-Change możliwa jest szybka zmiana strony zawiasowania z prawej na lewą.

3. Jaki jest stopień odporności mechanicznej tej obudowy?
Obudowa posiada certyfikowaną odporność IK09 zgodnie z normą EN 62262, co oznacza wysoką odporność na akty wandalizmu i przypadkowe uderzenia mechaniczne.

4. Do czego służy perforacja na listwie drzwiowej?
Perforacja w odstępach 25 mm pozwala na montaż dodatkowego osprzętu, takiego jak korytka grzebieniowe, szyny DIN czy uchwyty kablowe, bezpośrednio na drzwiach obudowy.
