Obudowa n/t z płytą montażową 600x500x250mm, (WxSxG), CS-65/250 | 111697 Eaton

Opis i Kluczowe Cechy

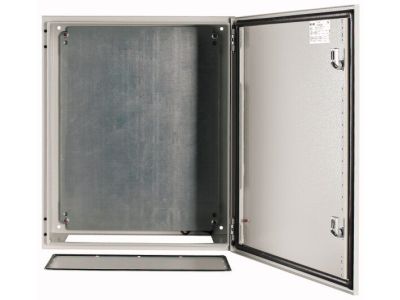

Obudowa naścienna EATON z serii CS, model CS-65/250 o wymiarach 600x500x250 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową odpornością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace instalacyjne i serwisowe wewnątrz szafy.

• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż i montaż drzwi bez użycia skomplikowanych narzędzi.
• System uszczelnienia: Zastosowanie wylewanej uszczelki piankowej dookoła drzwi oraz na płycie podstawy zapewnia wysoką szczelność i ochronę przed pyłem oraz wilgocią.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe gwarantują stabilne i pewne dociskanie drzwi do korpusu.
• Elastyczność montażu: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn DIN, korytek kablowych lub wiązek przewodów bezpośrednio na skrzydle drzwi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (stopień IK09). Konstrukcja zapewnia bezpieczną separację komponentów pod napięciem od otoczenia, co jest kluczowe dla zachowania ciągłości pracy systemów elektroenergetycznych w wymagających warunkach przemysłowych.

Zastosowanie

Obudowa CS-65/250 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz rozdzielnicach niskiego napięcia. Dzięki solidnej płycie montażowej z blachy stalowej, idealnie nadaje się do zabudowy sterowników PLC, falowników, aparatury modułowej oraz systemów zasilania awaryjnego. Jest to optymalny wybór dla zakładów produkcyjnych, obiektów infrastrukturalnych oraz nowoczesnych budynków komercyjnych, gdzie wymagana jest niezawodność i wysoka estetyka wykonania.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-65/250 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż naścienny: Należy stosować dedykowane uchwyty montażowe zapewniające odpowiedni dystans od ściany i stabilność konstrukcji.
• Zarządzanie okablowaniem: Wykorzystaj perforację w listwie drzwiowej do uporządkowania przewodów sterowniczych, co zapobiegnie ich uszkodzeniu podczas otwierania drzwi.
• Płyta montażowa: Przed montażem ciężkich komponentów należy upewnić się, że płyta jest prawidłowo osadzona i dokręcona, aby uniknąć rezonansu i wibracji.
• Uszczelnienie: Przy wprowadzaniu kabli przez płytę podstawy należy zastosować odpowiednie dławnice, aby zachować deklarowany stopień ochrony IP.

FAQ

1. Czy kierunek otwierania drzwi można zmienić?
Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana strony zawiasowania drzwi, co pozwala na dostosowanie obudowy do specyfiki miejsca montażu.

2. Co wchodzi w skład zestawu?
Obudowa dostarczana jest w komplecie z płytą montażową z blachy stalowej, płytą przepustową (podstawy) z uszczelką oraz systemem zamknięcia drążkowego.

3. Czy obudowa nadaje się do montażu szyn DIN?
Tak, perforowane listwy na drzwiach oraz duża powierzchnia płyty montażowej pozwalają na swobodną konfigurację szyn nośnych DIN zgodnie z projektem instalacji.
