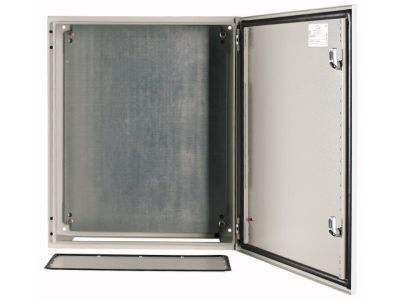

Obudowa n/t z płytą montażową 600x500x200mm (WxSxG), CS-65/200 | 111696 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, o numerze katalogowym 111696, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania w wymagających środowiskach przemysłowych. Produkt charakteryzuje się wymiarami zewnętrznymi 600 mm wysokości, 500 mm szerokości oraz 200 mm głębokości, co zapewnia optymalną przestrzeń do montażu komponentów przy zachowaniu kompaktowej formy. Konstrukcja została wykonana z wysokiej jakości blachy stalowej, a drzwi wyposażono w wylewaną uszczelkę piankową, która gwarantuje doskonałą szczelność i ochronę przed czynnikami zewnętrznymi.

• Wytrzymałość mechaniczna: Kategoria odporności udarowej IK09 zgodnie z normą EN 62262 zapewnia wysoką odporność na uderzenia mechaniczne o energii do 10 dżuli.
• Innowacyjny system zawiasów: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co ułatwia prace instalacyjne i serwisowe.
• Kąt otwarcia: Drzwi jednoskrzydłowe z prawostronnym ogranicznikiem otwierają się pod kątem 120 stopni, umożliwiając swobodny dostęp do wnętrza rozdzielnicy.
• System zamykania: Solidne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą gwarantuje bezpieczeństwo i równomierny docisk drzwi do uszczelki na całej wysokości.
• Perforacja montażowa: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn DIN, korytek grzebieniowych lub wiązek przewodów.

Zgodność z Normami

Obudowa EATON CS-65/200 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze B2B. Produkt spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia (IK09). Konstrukcja uszczelnienia w obszarze wgłębnego ukształtowania krawędzi obudowy zapobiega przedostawaniu się wody i zanieczyszczeń podczas otwierania drzwi, co jest kluczowe dla zachowania ciągłości pracy zainstalowanych wewnątrz urządzeń elektronicznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa CS-65/200 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna jako szafa sterownicza dla sterowników PLC, modułów I/O oraz aparatury łączeniowej.
• Rozdział energii: Doskonale sprawdza się jako lokalna rozdzielnica niskiego napięcia w halach produkcyjnych i magazynach.
• Infrastruktura budynkowa: Wykorzystywana w systemach HVAC oraz systemach zarządzania budynkiem (BMS).
• Środowiska trudne: Dzięki uszczelce piankowej i solidnej powłoce, chroni wrażliwe komponenty przed pyłem i wilgocią w zakładach przetwórczych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Przygotowanie podłoża: Obudowę należy montować na płaskiej, pionowej powierzchni, wykorzystując dedykowane uchwyty ścienne lub otwory montażowe w tylnej ścianie.
• Płyta montażowa: Dołączona płyta montażowa z blachy stalowej powinna zostać uzbrojona w aparaturę przed osadzeniem wewnątrz obudowy, co znacząco przyspiesza prefabrykację.
• Wprowadzanie kabli: Płyta podstawy wyposażona w piankową uszczelkę pozwala na wykonanie szczelnych przepustów kablowych. Zaleca się stosowanie dławnic o stopniu ochrony adekwatnym do wymagań projektu.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem, drzwiami a płytą montażową przy użyciu elastycznych linek uziemiających.

FAQ

• Czy drzwi można zamontować jako lewostronne? Standardowo obudowa posiada ogranicznik prawostronny, jednak konstrukcja pozwala na zmianę kierunku otwierania drzwi poprzez ich obrócenie.
• Jaki jest stopień ochrony IK tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co oznacza bardzo wysoką odporność na uszkodzenia mechaniczne.
• Czy płyta montażowa jest częścią zestawu? Tak, produkt jest dostarczany w komplecie z ocynkowaną płytą montażową wykonaną z blachy stalowej.
• Do czego służy perforacja na listwie drzwiowej? Perforacja w odstępie 25 mm służy do montażu dodatkowego osprzętu, takiego jak korytka kablowe lub szyny nośne, bez konieczności wiercenia w poszyciu drzwi.
