Obudowa n/t z płytą montażową 600x400x250mm (WxSxG), CS-64/250 | 111694 Eaton

Opis i Kluczowe Cechy

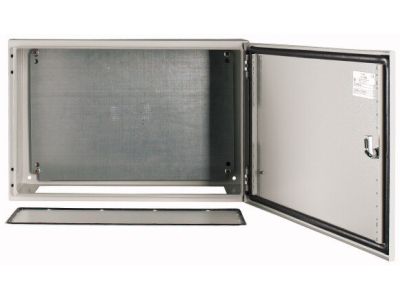

Obudowa naścienna EATON z serii CS, model CS-64/250 o wymiarach 600x400x250 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią.
• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Bezpieczeństwo: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających środowiskach przemysłowych. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Zastosowane materiały i procesy produkcyjne są zgodne z dyrektywami unijnymi, co zapewnia bezpieczeństwo użytkowania oraz długowieczność komponentów wewnątrz rozdzielnicy.

Zastosowanie

Obudowa CS-64/250 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej, energetyce oraz systemach HVAC. Jest idealnym rozwiązaniem do budowy lokalnych punktów rozdziału energii, szaf sterowniczych dla maszyn oraz obudów dla systemów teleinformatycznych wymagających solidnej ochrony mechanicznej. Dzięki dołączonej płycie montażowej z blachy stalowej, inżynierowie mają pełną swobodę w rozmieszczaniu aparatury modułowej, styczników, zasilaczy czy sterowników PLC.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych (dostępnych osobno) lub bezpośrednio przez otwory w tylnej ściance. Podczas instalacji aparatury na płycie montażowej zaleca się zachowanie odpowiednich odstępów izolacyjnych. Dzięki perforacji na listwie drzwiowej, możliwe jest estetyczne i bezpieczne poprowadzenie przewodów sterowniczych do aparatury pomiarowej zamontowanej na elewacji. Należy zwrócić szczególną uwagę na prawidłowe dokręcenie dławnic w płycie przepustowej, aby zachować deklarowany stopień ochrony IP.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną z ocynkowanej blachy stalowej.
• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana strony zawiasów.
• Jaki jest system zamykania? Obudowa posiada profesjonalne 3-punktowe zamknięcie drążkowe z metalową dźwigienką, co gwarantuje najwyższy poziom szczelności i bezpieczeństwa.
