Obudowa n/t z płytą montażową 500x400x250mm (WxSxG), CS-54/250 | 111690 Eaton

Opis i Kluczowe Cechy

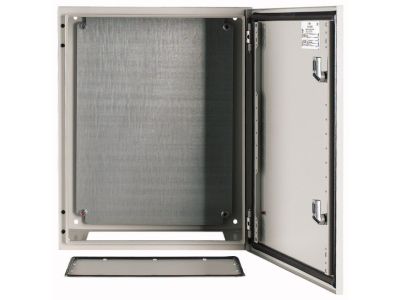

Obudowa naścienna EATON z serii CS, model CS-54/250 o wymiarach 500x400x250 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów automatyki i rozdziału energii. Wykonana z wysokiej jakości blachy stalowej, zapewnia doskonałą ochronę aparatury modułowej oraz komponentów sterowniczych. Kluczowym elementem konstrukcji są drzwi wyposażone w ciągłą uszczelkę piankową naniesioną metodą wylewania, co gwarantuje wysoką szczelność i ochronę przed czynnikami zewnętrznymi. Dodatkowo, obudowa charakteryzuje się wysoką odpornością mechaniczną w klasie IK09 zgodnie z normą EN 62262, co czyni ją odporną na uderzenia o energii do 10 dżuli.

• System zamykania: Zastosowano profesjonalne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Technologia Quick-Change: Innowacyjne kołki zawiasów pozwalają na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi, co znacząco ułatwia prace warsztatowe.
• Elastyczność montażu: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn DIN, korytek grzebieniowych lub wiązek przewodów.
• Płyta montażowa: W zestawie znajduje się sztywna płyta montażowa z blachy stalowej, umożliwiająca stabilne osadzenie ciężkiej aparatury elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy EN 62262 w zakresie kategorii odporności udarowej IK09, co potwierdza jej przydatność w trudnych warunkach przemysłowych. Konstrukcja uszczelnienia w obszarze wgłębnego ukształtowania krawędzi obudowy zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza nawet podczas otwierania drzwi, co jest kluczowe dla zachowania ciągłości pracy zainstalowanych komponentów.

Zastosowanie

Obudowa CS-54/250 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafa sterownicza dla sterowników PLC, falowników i układów stycznikowych.
• Rozdzielnicach niskiego napięcia: Do budowy lokalnych punktów rozdziału energii w halach produkcyjnych i obiektach komercyjnych.
• Systemach HVAC: Jako obudowa dla układów sterowania wentylacją i klimatyzacją.
• Infrastrukturze technicznej: Ochrona systemów telemetrii i monitoringu w miejscach narażonych na uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych (dostępnych osobno) lub bezpośrednio przez otwory w tylnej ściance. Podczas instalacji należy zwrócić uwagę na:

• Kąt otwarcia: Drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza; należy przewidzieć odpowiednią przestrzeń serwisową po prawej stronie (ogranicznik prawy).
• Wprowadzanie kabli: Płyta podstawy wyposażona jest w piankową uszczelkę, która po wykonaniu odpowiednich wycięć zapewnia szczelne przejście dla przewodów.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem, drzwiami a płytą montażową przy użyciu elastycznych linek uziemiających.

FAQ

1. Czy istnieje możliwość zmiany kierunku otwierania drzwi?
Standardowo obudowa posiada ogranicznik prawy, jednak konstrukcja zawiasów Quick-Change ułatwia prace adaptacyjne, choć należy zweryfikować symetrię otworowania pod zamek.

2. Jaki jest stopień ochrony mechanicznej tej obudowy?
Obudowa posiada certyfikowaną odporność IK09, co oznacza ochronę przed uderzeniami mechanicznymi o dużej sile, typowymi dla środowisk przemysłowych.

3. Czy płyta montażowa jest częścią zestawu?
Tak, produkt jest dostarczany wraz z ocynkowaną płytą montażową z blachy stalowej, gotową do bezpośredniego montażu aparatury.
