Obudowa n/t z płytą montażową 500x400x200mm (WxSxG), CS-54/200 | 111689 Eaton

Opis i Kluczowe Cechy

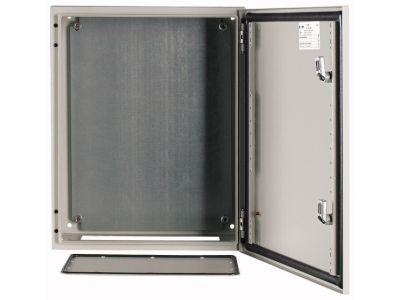

Obudowa naścienna EATON z serii CS, model CS-54/200 o wymiarach 500x400x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów rozdziału energii i automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową odpornością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę aparatury przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem została wyposażona w innowacyjne kołki zawiasów z technologią Quick-Change, umożliwiającą błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi.

• Szczelność i Ochrona: Drzwi oraz płyta podstawy posiadają wylewaną uszczelkę piankową, która w połączeniu ze specjalnie wyprofilowanym obrzeżem obudowy (rynienką) skutecznie chroni wnętrze przed wnikaniem pyłu i wilgoci.
• System Zamykania: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz solidne, 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Elastyczność Montażu: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, idealna do montażu szyn DIN, korytek grzebieniowych lub prowadzenia wiązek kablowych.
• Płyta Montażowa: W zestawie znajduje się pełna płyta montażowa z blachy stalowej, umożliwiająca stabilne osadzenie ciężkiej aparatury modułowej i sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność w aplikacjach przemysłowych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (stopień IK09). Obudowa spełnia również wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskiego napięcia, zapewniając ciągłość ochrony i trwałość w trudnych warunkach środowiskowych.

Zastosowanie

Obudowa CS-54/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce Przemysłowej: Jako szafa sterownicza dla sterowników PLC, falowników i aparatury kontrolno-pomiarowej.
• Rozdzielnicach Elektrycznych: Do budowy lokalnych punktów rozdziału energii w halach produkcyjnych i magazynach.
• Infrastrukturze Budynkowej: Jako centralny punkt systemów HVAC lub systemów zarządzania budynkiem (BMS).
• Telekomunikacji: Dzięki głębokości 200 mm pozwala na montaż aktywnych urządzeń sieciowych wymagających solidnej ochrony mechanicznej.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych (dostępnych osobno) lub bezpośrednio przez otwory w tylnej ściance. Dzięki kątowi otwarcia drzwi wynoszącemu 120 stopni, instalator zyskuje swobodny dostęp do płyty montażowej. Podczas instalacji dławnic kablowych w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelnienia piankowego. Perforowane listwy na drzwiach pozwalają na optymalne zagospodarowanie przestrzeni poprzez montaż elementów sygnalizacyjnych i sterowniczych bez konieczności wiercenia dodatkowych otworów w poszyciu drzwi.

FAQ

• Czy drzwi można przełożyć na lewą stronę? Standardowo obudowa posiada ogranicznik prawy, jednak konstrukcja zawiasów Quick-Change ułatwia prace serwisowe i ewentualną rekonfigurację w zależności od potrzeb projektu.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowany stopień IK09, co oznacza bardzo wysoką odporność na akty wandalizmu oraz przypadkowe uderzenia mechaniczne w warunkach przemysłowych.
• Czy płyta montażowa jest częścią zestawu? Tak, obudowa CS-54/200 jest dostarczana w komplecie z ocynkowaną płytą montażową z blachy stalowej.
