Obudowa n/t z płytą montażową 500x400x150mm (WxSxG), CS-54/150 | 111688 Eaton

Opis i Kluczowe Cechy

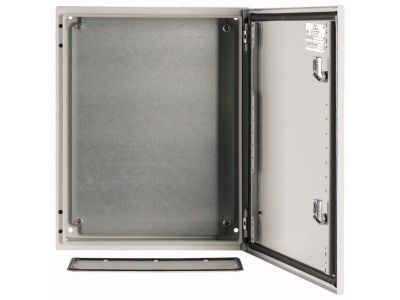

Obudowa ścienna EATON z serii CS, model CS-54/150 o wymiarach zewnętrznych 500 mm wysokości, 400 mm szerokości oraz 150 mm głębokości, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana w całości z wysokiej jakości metalu, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako IK10 zgodnie z normą EN 62262, co oznacza pełną ochronę przed uderzeniami o energii do 20 dżuli. Konstrukcja drzwi jednoskrzydłowych z zawiasami po prawej stronie oferuje szeroki kąt otwarcia wynoszący 120°, co znacząco ułatwia prace serwisowe i montażowe.

• Uszczelnienie poliuretanowe: Drzwi wyposażone są w ciągłą uszczelkę wylewaną z poliuretanu, która gwarantuje wysoką szczelność i ochronę przed pyłem oraz wilgocią.
• System szybkiej wymiany: Sworznie zawiasów wykonane w technologii szybkiej wymiany pozwalają na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi.
• Perforacja profilu drzwiowego: Wewnętrzny profil drzwi posiada otwory rozmieszczone co 25 mm, co umożliwia bezpośrednie mocowanie szyn DIN, korytek grzebieniowych lub wiązek przewodów.
• Płyta montażowa: W zestawie znajduje się sztywna płyta montażowa z blachy stalowej, zapewniająca stabilne podłoże dla ciężkich komponentów automatyki.
• Bezpieczeństwo: Znormalizowany system zamykania z zamkiem typu skrzydłowego oraz dołączonym kluczem dwustronnym 3 mm chroni przed dostępem osób niepowołanych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Obudowa spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, kategoria odporności na wstrząsy IK10 potwierdzona normą EN 62262 czyni ją idealnym wyborem do miejsc narażonych na akty wandalizmu lub przypadkowe uszkodzenia mechaniczne w halach produkcyjnych.

Zastosowanie

Obudowa EATON CS-54/150 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafa sterownicza dla sterowników PLC, modułów I/O oraz falowników.
• Rozdzielnicach niskiego napięcia: Do montażu aparatury modułowej i zabezpieczającej w budynkach komercyjnych.
• Infrastrukturze krytycznej: Dzięki wysokiej odporności mechanicznej sprawdza się w węzłach komunikacyjnych i technicznych.
• Systemach sterowania HVAC: Ochrona elektroniki sterującej systemami wentylacji i klimatyzacji.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej (montaż natynkowy). Dzięki perforacji profilu drzwiowego co 25 mm, instalatorzy mogą w łatwy sposób zoptymalizować przestrzeń wewnątrz obudowy, montując dodatkowe korytka kablowe bezpośrednio na drzwiach. Podczas instalacji płyty montażowej należy zwrócić uwagę na odpowiednie dokręcenie śrub mocujących, aby zapewnić ciągłość elektryczną i uziemienie. Istnieje możliwość rozbudowy systemu o opcjonalny uchwyt komfortowy PHZ-A-ADD-ON z zamkiem cylindrycznym, co podnosi standard bezpieczeństwa i ergonomię użytkowania.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną z blachy stalowej.
• Czy można zmienić kierunek otwierania drzwi? Standardowo zawiasy znajdują się po prawej stronie, jednak technologia szybkich sworzni ułatwia manipulację skrzydłem drzwiowym.
• Jaki jest stopień ochrony mechanicznej? Obudowa posiada najwyższy stopień odporności IK10, co gwarantuje ochronę przed silnymi uderzeniami.
• Czy w zestawie znajduje się klucz? Tak, do obudowy dołączony jest standardowy klucz dwustronny 3 mm.
