Obudowa n/t z płytą montażową 400x600x300mm (WxSxG), CS-46/300 | 111687 Eaton

Opis i Kluczowe Cechy

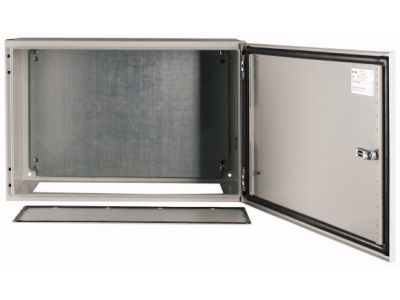

Obudowa ścienna EATON z serii CS, model CS-46/300 o wymiarach 400 mm wysokości, 600 mm szerokości oraz 300 mm głębokości, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana w całości z wysokiej jakości metalu, charakteryzuje się wyjątkową sztywnością i trwałością. Kluczowym elementem konstrukcji są jednoskrzydłowe drzwi wyposażone w ciągłą uszczelkę poliuretanową wylewaną na obwodzie, co gwarantuje wysoką szczelność i ochronę przed czynnikami zewnętrznymi.

• Wytrzymałość mechaniczna: Kategoria odporności na wstrząsy IK10 zgodnie z normą EN 62262 zapewnia najwyższą ochronę przed uderzeniami mechanicznymi o energii do 20J.
• Innowacyjny system zawiasów: Zastosowanie sworzni z technologią szybkiej wymiany pozwala na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi, co znacząco ułatwia prace warsztatowe.
• Elastyczność montażu: Profil drzwiowy posiada perforację rozmieszczoną co 25 mm, co umożliwia bezpośrednie mocowanie szyn montażowych DIN, kanałów grzebieniowych lub wiązek przewodów bezpośrednio na wewnętrznej stronie drzwi.
• Płyta montażowa: W zestawie znajduje się ocynkowana płyta montażowa z blachy stalowej, która stanowi solidną podstawę dla ciężkiej aparatury modułowej i sterowniczej.
• System zamykania: Standardowo wyposażona w zamek z kluczem dwustronnym 3 mm, z możliwością rozbudowy o opcjonalny uchwyt komfortowy PHZ-A-ADD-ON.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych aplikacji elektroenergetycznych. Obudowa spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, stopień ochrony mechanicznej został sklasyfikowany jako IK10 według normy EN 62262, co czyni ją odporną na akty wandalizmu oraz trudne warunki eksploatacji w zakładach produkcyjnych.

Zastosowanie

Obudowa CS-46/300 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest niezawodność i bezpieczeństwo instalacji. Jest idealnym wyborem dla:

• Prefabrykacji rozdzielnic: Jako główna obudowa dla układów sterowania i rozdziału energii w halach produkcyjnych.
• Automatyki przemysłowej: Do montażu sterowników PLC, falowników oraz aparatury zabezpieczającej procesy technologiczne.
• Infrastruktury budynkowej: W systemach HVAC oraz systemach zarządzania budynkiem (BMS), gdzie głębokość 300 mm pozwala na swobodne prowadzenie grubych wiązek kablowych.
• Energetyki: Jako punkt węzłowy w instalacjach niskiego napięcia wymagających wysokiej odporności na czynniki zewnętrzne.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-46/300 zaleca się przestrzeganie poniższych wytycznych technicznych:

• Pozycjonowanie: Standardowo zawiasy znajdują się po prawej stronie, jednak konstrukcja umożliwia zmianę kierunku otwierania drzwi. Kąt otwarcia wynosi 120°, co zapewnia swobodny dostęp do wnętrza.
• Montaż aparatury: Wykorzystaj perforację profilu drzwiowego do uporządkowania okablowania przechodzącego do lampek sygnalizacyjnych lub przycisków sterowniczych, co zapobiega zmęczeniu materiału przewodów.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem obudowy, drzwiami a płytą montażową przy użyciu dedykowanych punktów uziemiających.
• Dławnice: Przy wprowadzaniu kabli należy stosować odpowiednie dławnice o stopniu ochrony nie niższym niż stopień ochrony obudowy, aby zachować szczelność układu.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Obudowa posiada wysoką odporność i uszczelkę poliuretanową, jednak w przypadku bezpośredniej ekspozycji na ekstremalne warunki atmosferyczne zaleca się konsultację z dokumentacją techniczną producenta w zakresie powłoki lakierniczej.
• Czy w zestawie są uchwyty do montażu ściennego? Zestaw zawiera obudowę, płytę montażową oraz zamek z kluczem. Uchwyty montażowe do mocowania na ścianie są zazwyczaj dostępne jako akcesorium dodatkowe.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120 stopni, co jest optymalne dla zachowania stabilności konstrukcji przy jednoczesnym zapewnieniu pełnego dostępu serwisowego.
