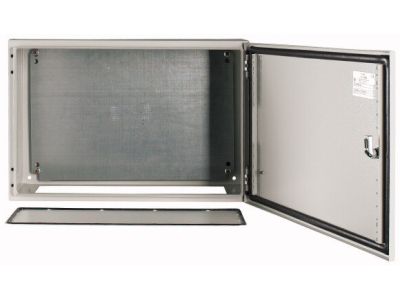

Obudowa n/t z płytą montażową 400x600x250mm (WxSxG), CS-46/250 | 111686 Eaton

Opis i Kluczowe Cechy

Obudowa natynkowa EATON z serii CS, model CS-46/250, to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów rozdziału energii i automatyki przemysłowej. Urządzenie o wymiarach zewnętrznych 400 mm wysokości, 600 mm szerokości oraz 250 mm głębokości zostało zaprojektowane z myślą o maksymalnej ochronie komponentów elektrycznych. Konstrukcja charakteryzuje się wysoką odpornością mechaniczną w klasie IK09 zgodnie z normą EN 62262, co gwarantuje bezpieczeństwo przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w ciągłą uszczelkę piankową naniesioną metodą wylewania, co zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią.
• Mechanizm zamykania: Zastosowano profesjonalny, 3-punktowy system zamknięcia drążkowego z metalową dźwigienką ustalającą, co gwarantuje równomierny docisk drzwi do korpusu na całej ich wysokości.
• Innowacyjne zawiasy: Kołki zawiasów wykonane w technologii Quick-Change pozwalają na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi, co znacząco ułatwia prace instalacyjne.
• Personalizacja montażu: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, umożliwiająca bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi standardami. Kluczowym parametrem jest kategoria odporności udarowej IK09, zdefiniowana w normie EN 62262, co czyni obudowę odporną na akty wandalizmu oraz przypadkowe uderzenia mechaniczne w warunkach przemysłowych. Precyzyjne wykonanie z blachy stalowej oraz wysokiej jakości powłoka lakiernicza zapewniają długotrwałą ochronę antykorozyjną.

Zastosowanie

Obudowa CS-46/250 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie rozdzielnic sterowniczych, szaf krosowniczych oraz systemów zasilania gwarantowanego. Dzięki dużej szerokości (600 mm) i optymalnej głębokości (250 mm), jest idealnym wyborem do montażu aparatury modułowej, falowników oraz sterowników PLC, gdzie wymagana jest przejrzysta organizacja okablowania i łatwy dostęp serwisowy.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej. Dzięki prawostronnemu ogranicznikowi drzwi i kątowi otwarcia wynoszącemu 120 stopni, użytkownik zyskuje pełny dostęp do wnętrza szafy. Płyta montażowa z blachy stalowej dostarczana w zestawie umożliwia stabilne osadzenie ciężkich komponentów. Podczas wprowadzania przewodów należy wykorzystać płytę podstawy z uszczelką piankową, aby zachować deklarowany stopień ochrony. Zaleca się regularną kontrolę stanu uszczelek w celu utrzymania optymalnych parametrów izolacyjnych.

FAQ

• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi obudowy otwierają się pod kątem 120 stopni, co ułatwia prace konserwacyjne.
• Czy obudowa posiada płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną z blachy stalowej.
• Co oznacza technologia Quick-Change w zawiasach? Jest to system szybkowymiennych kołków, który pozwala na zdjęcie drzwi z korpusu w kilka sekund, co jest niezwykle pomocne podczas uzbrajania szafy na warsztacie.
• Czy można zamontować szyny DIN bezpośrednio na drzwiach? Tak, dzięki profilowanej listwie z perforacją 25 mm możliwy jest montaż osprzętu bezpośrednio na wewnętrznej stronie drzwi.
