Obudowa n/t z płytą montażową 400x600x200mm (WxSxG), CS-46/200 | 111685 Eaton

Alternatywny kod produktu: CS-46/200

Opis i Kluczowe Cechy

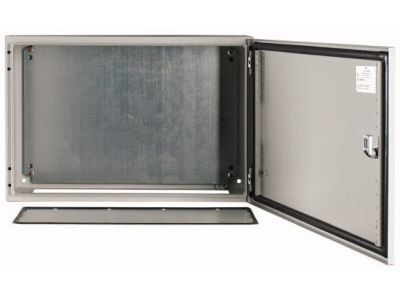

Obudowa naścienna EATON z serii CS, model CS-46/200 o wymiarach 400x600x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową dookoła obwodu, co zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią. Dodatkowe wyprofilowanie krawędzi obudowy (rynienka) chroni uszczelkę przed bezpośrednim kontaktem z wodą podczas otwierania drzwi.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace instalacyjne i serwisowe.
• Bezpieczeństwo i ryglowanie: Obudowa posiada znormalizowany system zamykania z metalową dźwigienką ustalającą oraz zaawansowane 3-punktowe zamknięcie drążkowe, które zapewnia równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, umożliwiająca bezpośredni montaż szyn nośnych DIN, korytek grzebieniowych lub prowadzenie wiązek kablowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Konstrukcja spełnia wymagania dotyczące bezpieczeństwa użytkowania w rozdzielnicach niskiego napięcia, zapewniając ciągłość ochrony aparatury modułowej i sterowniczej.

Zastosowanie

Obudowa CS-46/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej, energetyce oraz systemach HVAC. Dzięki swojej konstrukcji idealnie nadaje się do:

• Budowy lokalnych rozdzielnic sterowniczych i zasilających w halach produkcyjnych.
• Montażu układów sterowania maszynami wymagających wysokiej odporności na uszkodzenia mechaniczne.
• Instalacji systemów monitoringu i telemetrii w miejscach narażonych na trudne warunki eksploatacyjne.
• Zabezpieczania komponentów elektronicznych przed dostępem osób niepowołanych dzięki solidnemu systemowi ryglowania.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej powierzchni pionowej. Dzięki dołączonej płycie montażowej z blachy stalowej, instalator ma możliwość prefabrykacji aparatury poza obudową, co znacznie skraca czas pracy na obiekcie. Standardowy ogranicznik drzwiowy znajduje się po prawej stronie, jednak konstrukcja umożliwia szeroki kąt otwarcia wynoszący 120 stopni, co zapewnia swobodny dostęp do wnętrza. Podczas wprowadzania przewodów należy zwrócić uwagę na prawidłowe osadzenie płyty przepustowej z piankową uszczelką, aby zachować deklarowany stopień ochrony IP.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, model CS-46/200 jest dostarczany wraz z dedykowaną płytą montażową wykonaną z blachy stalowej.
• Jaki jest kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120 stopni, co ułatwia prace konserwacyjne.
• Czy można zmienić kierunek otwierania drzwi? Standardowo obudowa posiada prawy ogranicznik, jednak technologia Quick-Change ułatwia manipulację przy zawiasach.
• Z czego wykonany jest system zamykania? System zamykania, w tym dźwigienka i mechanizm drążkowy, wykonany jest w całości z metalu, co zwiększa jego trwałość w porównaniu do zamienników z tworzywa.
