Obudowa n/t z płytą montażową 400x400x200mm (WxSxG), CS-44/200 | 111684 Eaton

Opis i Kluczowe Cechy

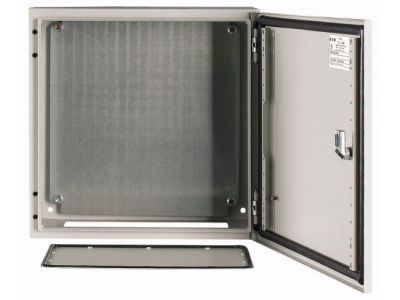

Obudowa naścienna EATON z serii CS, model CS-44/200 o wymiarach 400x400x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262. Oznacza to, że obudowa jest odporna na uderzenia o energii do 10 dżuli, co czyni ją idealnym wyborem do wymagających środowisk przemysłowych.

• System uszczelnienia: Drzwi wyposażone są w wylewaną uszczelkę piankową dookoła obwodu, co w połączeniu z ochroną w obszarze wgłębnego ukształtowania krawędzi korpusu gwarantuje wysoką szczelność i ochronę przed pyłem oraz wilgocią.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczną wymianę kołków zawiasowych, co znacząco skraca czas prac serwisowych. Standardowo drzwi posiadają ogranicznik prawy z kątem otwarcia wynoszącym 120 stopni.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe zapewniają równomierny docisk drzwi do korpusu na całej ich wysokości.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośredni montaż szyn nośnych DIN, korytek grzebieniowych lub prowadzenie wiązek przewodów bezpośrednio na skrzydle drzwi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w sektorze B2B. Obudowa spełnia wymagania normy EN 62262 w zakresie stopnia ochrony przed zewnętrznymi uderzeniami mechanicznymi (IK09). Konstrukcja zapewnia również ciągłość elektryczną niezbędną do poprawnego uziemienia komponentów, a zastosowane materiały są zgodne z dyrektywami dotyczącymi bezpieczeństwa użytkowania aparatury rozdzielczej niskiego napięcia.

Zastosowanie

Obudowa CS-44/200 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa komercyjnego. Dzięki swojej głębokości wynoszącej 200 mm, pozwala na swobodny montaż aparatury modułowej, styczników, falowników o mniejszej mocy oraz sterowników PLC. Jest to optymalny wybór dla:

• Lokalnych rozdzielnic zasilających i sterowniczych w halach produkcyjnych.
• Systemów sterowania wentylacją i klimatyzacją (HVAC).
• Obudów dla układów automatyki budynkowej i systemów bezpieczeństwa.
• Punktów rozdziału energii w trudnych warunkach eksploatacyjnych, gdzie wymagana jest wysoka odporność mechaniczna.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ściance (z zachowaniem zasad szczelności). Płyta montażowa z blachy stalowej dostarczana w zestawie powinna zostać uzbrojona w aparaturę przed osadzeniem w korpusie, co ułatwia prefabrykację. Należy zwrócić uwagę na poprawny montaż płyty przepustowej (podstawy), która również posiada uszczelkę piankową – zapewnia to szczelne wprowadzenie kabli od dołu obudowy. Podczas instalacji osprzętu na listwie drzwiowej należy pamiętać o zachowaniu odpowiedniego promienia gięcia przewodów przechodzących między korpusem a drzwiami.

FAQ

• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki symetrycznej konstrukcji i technologii Quick-Change możliwa jest zmiana strony zawiasowania.
• Czy płyta montażowa jest częścią zestawu? Tak, obudowa CS-44/200 jest dostarczana wraz z ocynkowaną płytą montażową z blachy stalowej.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co chroni zawartość przed silnymi uderzeniami mechanicznymi.
• Czy obudowa nadaje się do montażu szyn DIN na drzwiach? Tak, profilowana listwa drzwiowa z perforacją co 25 mm jest specjalnie przystosowana do montażu szyn nośnych i akcesoriów.
