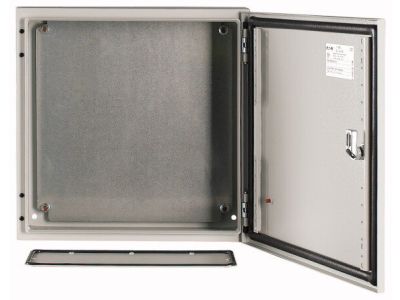

Obudowa n/t z płytą montażową 400x400x150mm (WxSxG), CS-44/150 | 111683 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-44/150 o wymiarach 400x400x150 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów elektroenergetycznych i automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, zapewnia doskonałą ochronę aparatury modułowej oraz komponentów sterowniczych. Kluczowym elementem konstrukcji jest kategoria odporności udarowej IK09, zgodna z normą EN 62262, co gwarantuje wysoką wytrzymałość mechaniczną na uderzenia o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia szczelność i ochronę przed zanieczyszczeniami. Specjalne wgłębne ukształtowanie krawędzi obudowy dodatkowo chroni uszczelkę przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasów, co znacząco ułatwia prace instalacyjne i serwisowe. Standardowy kąt otwarcia drzwi wynosi 120 stopni, co zapewnia swobodny dostęp do wnętrza.
• Bezpieczeństwo i ryglowanie: Obudowa posiada znormalizowany system zamykania z metalową dźwigienką ustalającą oraz zaawansowane 3-punktowe zamknięcie drążkowe, co gwarantuje równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośredni montaż szyn nośnych DIN, korytek grzebieniowych lub uchwytów do wiązek kablowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (klasa IK09). Konstrukcja wspiera zachowanie ciągłości ochrony i jest przystosowana do pracy w środowiskach wymagających wysokiej niezawodności, zgodnie z dyrektywami niskonapięciowymi oraz standardami bezpieczeństwa dla rozdzielnic i sterownic.

Zastosowanie

Obudowa EATON CS-44/150 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafa sterownicza dla sterowników PLC, przekaźników i aparatury kontrolno-pomiarowej.
• Rozdzielnicach energii: Do montażu aparatury zabezpieczającej w budynkach komercyjnych i halach produkcyjnych.
• Systemach IT i telekomunikacji: Dzięki możliwości montażu szyn DIN i organizacji okablowania na listwach drzwiowych.
• Środowiskach narażonych na uszkodzenia: Dzięki klasie IK09 idealnie sprawdza się w miejscach o zwiększonym ryzyku udarów mechanicznych.

Wskazówki Montażowe

Podczas instalacji obudowy CS-44/150 zaleca się przestrzeganie poniższych wytycznych:

• Montaż naścienny: Należy wykorzystać dedykowane uchwyty ścienne lub otwory montażowe, dbając o zachowanie pionu i poziomu dla poprawnego działania systemu ryglowania.
• Płyta montażowa: Dołączona płyta z blachy stalowej powinna być stabilnie zamocowana przed montażem ciężkich komponentów, takich jak transformatory czy duże zasilacze.
• Zarządzanie kablami: Wykorzystaj perforację w listwie drzwiowej (odstęp 25 mm) do uporządkowania przewodów przechodzących na drzwi (np. do lampek kontrolnych lub przycisków), stosując elastyczne węże osłonowe.
• Kierunek otwierania: Standardowo obudowa posiada ogranicznik prawostronny, jednak konstrukcja pozwala na optymalizację podejścia kablowego poprzez odpowiednie ustawienie płyty przepustowej.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną z blachy stalowej.
• Jaki jest stopień odporności na uderzenia? Obudowa posiada certyfikowaną klasę IK09 zgodnie z normą EN 62262.
• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, serwisowanie i dostosowanie drzwi jest znacznie ułatwione.
• Do czego służy perforacja na listwie drzwiowej? Perforacja w odstępie 25 mm służy do montażu dodatkowego osprzętu, takiego jak szyny DIN, korytka kablowe lub elementy mocujące wiązki przewodów, co zwiększa przestrzeń użytkową wewnątrz szafy.
