Obudowa n/t z płytą montażową 400x300x150mm (WxSxG), CS-43/150 | 111681 Eaton

Opis i Kluczowe Cechy

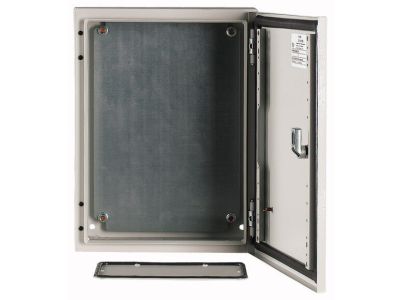

Obudowa natynkowa EATON z serii CS, model CS-43/150 o wymiarach 400x300x150 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających instalacji elektroenergetycznych i automatyki przemysłowej. Wykonana w całości z wysokiej jakości metalu, charakteryzuje się wyjątkową trwałością mechaniczną sklasyfikowaną jako kategoria IK10 zgodnie z normą EN 62262. Oznacza to najwyższy stopień ochrony przed uderzeniami zewnętrznymi, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Szczelność i ochrona: Drzwi obudowy zostały wyposażone w ciągłą uszczelkę poliuretanową naniesioną metodą wylewania, co gwarantuje długotrwałą szczelność i ochronę aparatury przed pyłem oraz wilgocią.
• Innowacyjny system zawiasów: Jednoskrzydłowe drzwi z prawostronnym montażem oferują kąt otwarcia wynoszący 120 stopni. Zastosowanie technologii szybkiej wymiany sworzni zawiasowych pozwala na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi.
• Elastyczność montażu: Wewnątrz drzwi znajduje się profil z perforacją rozmieszczoną co 25 mm. Umożliwia on bezpośrednie mocowanie szyn montażowych DIN, kanałów grzebieniowych lub wiązek przewodów, co znacząco optymalizuje przestrzeń wewnątrz rozdzielnicy.
• Płyta montażowa: W zestawie znajduje się solidna płyta montażowa wykonana z blachy stalowej, zapewniająca stabilne podparcie dla ciężkich komponentów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Obudowa spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, zgodność z normą EN 62262 w zakresie odporności na wstrząsy (IK10) potwierdza, że urządzenie jest przygotowane do pracy w miejscach narażonych na akty wandalizmu lub przypadkowe uszkodzenia mechaniczne.

Zastosowanie

Obudowa CS-43/150 znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Budowa rozdzielnic zasilających i sterowniczych w zakładach produkcyjnych.
• Montaż systemów automatyki budynkowej i przemysłowej.
• Ochrona wrażliwych komponentów elektronicznych w środowiskach o podwyższonym zapyleniu.
• Instalacje infrastrukturalne wymagające wysokiej odporności mechanicznej.

Wskazówki Montażowe

Podczas instalacji obudowy EATON CS-43/150 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Pozycjonowanie: Dzięki symetrycznej konstrukcji i systemowi szybkiej wymiany sworzni, możliwe jest sprawne dopasowanie kierunku otwierania drzwi do warunków lokalnych.
• Zarządzanie okablowaniem: Wykorzystaj perforację profilu drzwiowego do uporządkowania przewodów sterowniczych, co zapobiegnie ich uszkodzeniu podczas otwierania i zamykania obudowy.
• Rozbudowa zamka: Standardowy zamek z kluczem dwustronnym 3 mm może zostać zastąpiony opcjonalnym uchwytem komfortowym PHZ-A-ADD-ON z wkładką cylindryczną, co podnosi poziom bezpieczeństwa i ergonomię obsługi.

FAQ

1. Czy obudowa posiada płytę montażową w komplecie?
Tak, każda obudowa CS-43/150 jest dostarczana z płytą montażową wykonaną z blachy stalowej oraz zamkiem z kluczem dwustronnym 3 mm.

2. Jaki jest stopień odporności mechanicznej tej obudowy?
Obudowa posiada certyfikowaną odporność IK10, co jest najwyższym standardem ochrony przed uderzeniami mechanicznymi dla tego typu konstrukcji.

3. Czy można zmienić stronę otwierania drzwi?
Standardowo zawiasy znajdują się po prawej stronie, jednak technologia szybkich sworzni ułatwia prace serwisowe i adaptacyjne.
