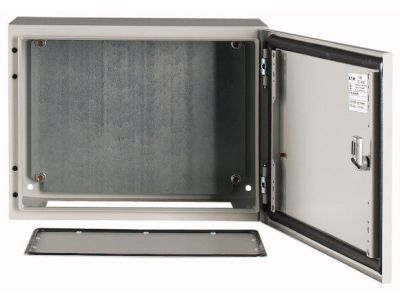

Obudowa n/t z płytą montażową 300x400x200mm (WxSxG), CS-34/200 | 111680 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-34/200 o wymiarach 300x400x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią. Specjalne wgłębne ukształtowanie krawędzi obudowy dodatkowo chroni uszczelkę przed uszkodzeniami mechanicznymi i bezpośrednim działaniem czynników zewnętrznych.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasów, co ułatwia prace instalacyjne. Standardowo drzwi posiadają prawostronny ogranicznik z kątem otwarcia wynoszącym 120 stopni.
• Bezpieczeństwo i ryglowanie: Obudowa posiada znormalizowany system zamykania z metalową dźwigienką ustalającą oraz zaawansowane 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, umożliwiająca montaż szyn DIN, korytek grzebieniowych lub prowadzenie wiązek kablowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych:

• EN 62262 (IK09): Wysoka odporność na uderzenia mechaniczne, kluczowa w halach produkcyjnych i magazynach.
• Zgodność z dyrektywami niskonapięciowymi: Konstrukcja umożliwia bezpieczny montaż aparatury rozdzielczej i sterowniczej.
• Stopień ochrony: Precyzyjne spasowanie elementów i system uszczelek piankowych gwarantują wysoką szczelność obudowy.

Zastosowanie

Obudowa CS-34/200 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest trwałość i bezpieczeństwo instalacji:

• Automatyka przemysłowa: Idealna jako szafka sterownicza dla sterowników PLC, modułów I/O oraz aparatury kontrolno-pomiarowej.
• Rozdział energii: Doskonale sprawdza się jako lokalna rozdzielnica zasilająca w obiektach komercyjnych i przemysłowych.
• Infrastruktura techniczna: Wykorzystywana w systemach HVAC, przepompowniach oraz węzłach cieplnych do zabezpieczenia układów sterowania.

Wskazówki Montażowe

Dla zapewnienia optymalnej funkcjonalności i trwałości obudowy, zaleca się przestrzeganie poniższych wytycznych:

• Montaż naścienny: Należy stosować dedykowane uchwyty montażowe lub wykorzystać otwory w tylnej ścianie, dbając o zachowanie szczelności punktów montażowych.
• Płyta montażowa: Dołączona płyta z blachy stalowej powinna być stabilnie zamocowana przed montażem ciężkich komponentów, takich jak transformatory czy duże styczniki.
• Zarządzanie okablowaniem: Wykorzystaj perforację w listwie drzwiowej do uporządkowania przewodów sterowniczych, co zapobiegnie ich przytrzaśnięciu podczas zamykania szafy.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem obudowy, drzwiami a płytą montażową.

FAQ

• Czy drzwi można przełożyć na lewą stronę? Tak, konstrukcja zawiasów Quick-Change oraz symetryczna budowa pozwalają na zmianę kierunku otwierania drzwi.
• Jaki jest materiał płyty montażowej? Płyta montażowa wykonana jest z ocynkowanej blachy stalowej, co zapewnia doskonałą przewodność dla celów EMC oraz odporność na korozję.
• Czy obudowa nadaje się do montażu na zewnątrz? Obudowa serii CS jest przeznaczona głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego zaleca się stosowanie dodatkowego daszka ochronnego i powłoki odpornej na UV.
