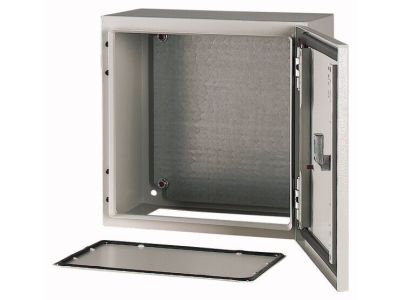

Obudowa n/t z płytą montażową 300x300x200mm (WxSxG), CS-33/200 | 111649 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-33/200 o wymiarach 300x300x200 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace instalacyjne i serwisowe.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową dookoła obwodu, co zapewnia wysoką szczelność i ochronę przed pyłem oraz wilgocią.
• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Perforowana listwa drzwiowa: Profilowana listwa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, węży kablowych lub wiązek przewodów bezpośrednio na wewnętrznej stronie drzwi.
• Bezpieczeństwo: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe, co zapewnia równomierny docisk drzwi do korpusu na całej wysokości.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających środowiskach przemysłowych. Obudowa spełnia wymagania normy EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Konstrukcja wspiera zachowanie ciągłości ochrony i jest przystosowana do pracy w systemach wymagających wysokiego stopnia ochrony IP, dzięki zastosowaniu specjalnie ukształtowanych rynienek odprowadzających wodę w obszarze wgłębnego ukształtowania uszczelki.

Zastosowanie

Obudowa CS-33/200 znajduje szerokie zastosowanie w sektorze B2B, w tym w automatyce przemysłowej, energetyce oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem dla:

• Budowy rozdzielnic elektrycznych niskiego napięcia.
• Montażu układów sterowania maszynami i liniami produkcyjnymi.
• Zabezpieczania komponentów sieciowych i teleinformatycznych w trudnych warunkach hal produkcyjnych.
• Instalacji systemów HVAC, gdzie wymagana jest odporność na czynniki zewnętrzne.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ściance (przy zachowaniu odpowiedniego uszczelnienia). Płyta montażowa z blachy stalowej dostarczana w zestawie pozwala na prefabrykację aparatury poza obudową, co skraca czas montażu końcowego. Podczas instalacji dławnic kablowych w płycie podstawy należy zwrócić uwagę na zachowanie integralności piankowej uszczelki. Zaleca się regularną kontrolę stanu uszczelek oraz dokręcenie elementów zamykających zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy drzwi można zamontować jako lewostronne? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana kierunku otwierania drzwi.
• Co wchodzi w skład zestawu? Zestaw zawiera obudowę, drzwi z systemem zamykania drążkowego, płytę podstawy z uszczelką oraz ocynkowaną płytę montażową.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co oznacza bardzo wysoką odporność na akty wandalizmu i przypadkowe uderzenia mechaniczne w warunkach przemysłowych.
