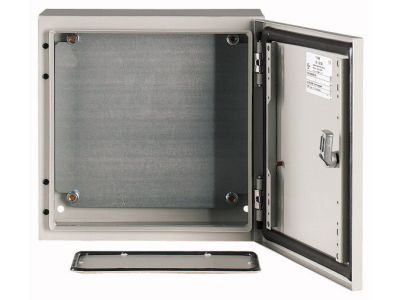

Obudowa n/t z płytą montażową 300x300x150mm (WxSxG), CS-33/150 | 111648 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, o numerze katalogowym 111648, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Produkt charakteryzuje się wymiarami zewnętrznymi 300x300x150 mm (wysokość x szerokość x głębokość), co zapewnia optymalną przestrzeń dla mniejszych układów sterowania. Wykonana z wysokiej jakości blachy stalowej, obudowa gwarantuje wyjątkową trwałość mechaniczną potwierdzoną kategorią odporności udarowej IK09 zgodnie z normą EN 62262, co oznacza ochronę przed energią uderzenia o wartości 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która zapewnia wysoką szczelność i ochronę przed czynnikami zewnętrznymi.
• Technologia Quick-Change: Innowacyjne kołki do zawiasów pozwalają na błyskawiczny demontaż lub zamianę strony otwierania drzwi bez użycia skomplikowanych narzędzi.
• Zarządzanie okablowaniem: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn DIN, węży kablowych lub wiązek przewodów, co znacząco ułatwia organizację wnętrza.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe gwarantują pewny docisk drzwi na całej ich wysokości.

Zgodność z Normami

Obudowa CS-33/150 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami europejskimi. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Konstrukcja spełnia wymagania stawiane rozdzielnicom i sterownicom niskonapięciowym, zapewniając bezpieczeństwo obsługi oraz ciągłość pracy zainstalowanych wewnątrz komponentów w trudnych warunkach przemysłowych.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej wytrzymałości, obudowa EATON CS znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym wyborem dla integratorów systemów automatyki, prefabrykatorów rozdzielnic oraz działów utrzymania ruchu. Może służyć jako obudowa sterownicza dla pojedynczych maszyn, skrzynka rozdzielcza w instalacjach budynkowych lub punkt dostępowy w systemach telemetrii. Możliwość montażu szyn DIN bezpośrednio na listwie drzwiowej czyni ją niezwykle elastycznym rozwiązaniem w miejscach o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ściance (z zachowaniem odpowiedniego uszczelnienia). Standardowo drzwi posiadają ogranicznik prawy z kątem otwarcia wynoszącym 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych. Podczas instalacji dławnic w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelki piankowej, aby nie obniżyć stopnia ochrony IP. Płyta montażowa z blachy stalowej powinna zostać uziemiona zgodnie z obowiązującymi przepisami SEP.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany wraz z płytą montażową wykonaną z blachy stalowej, gotową do instalacji aparatury.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120 stopni, co ułatwia montaż i konserwację urządzeń.
• Czy można zmienić kierunek otwierania drzwi? Tak, dzięki technologii Quick-Change i symetrycznej konstrukcji, możliwa jest zmiana strony zawiasów.
• Do czego służy perforacja na listwie drzwiowej? Perforacja w odstępie 25 mm pozwala na montaż dodatkowych akcesoriów, takich jak korytka grzebieniowe, szyny nośne lub uchwyty kablowe, bezpośrednio na skrzydle drzwi.
