Obudowa n/t z płytą montażową 300x200x150mm (WxSxG), CS-32/150 | 111647 Eaton

Opis i Kluczowe Cechy

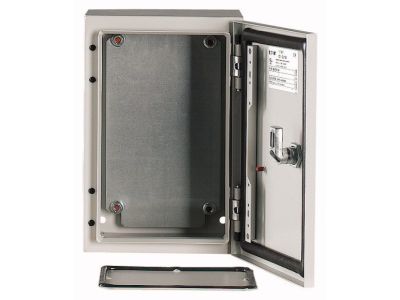

Obudowa naścienna EATON z serii CS, model CS-32/150 o wymiarach 300x200x150 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów rozdziału energii i automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę aparatury przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową dookoła obwodu, co zapewnia doskonałą szczelność i ochronę przed pyłem oraz wilgocią. Dodatkowe wgłębne ukształtowanie obszaru uszczelki chroni ją przed uszkodzeniami mechanicznymi podczas eksploatacji.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace instalacyjne i serwisowe.
• Konstrukcja drzwi: Jednodrzwiowa konstrukcja z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, zapewniając swobodny dostęp do wnętrza.
• Możliwości montażowe: Wewnątrz drzwi znajduje się profilowana listwa z perforacją w rastrze 25 mm, umożliwiająca bezpośrednie mocowanie szyn nośnych DIN, węży kablowych lub wiązek przewodów.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe gwarantują stabilne i pewne ryglowanie obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami europejskimi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Obudowa spełnia również wymagania dotyczące bezpieczeństwa użytkowania w środowiskach przemysłowych, zapewniając ciągłość ochrony zainstalowanych komponentów przed czynnikami zewnętrznymi.

Zastosowanie

Obudowa EATON CS-32/150 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce przemysłowej: Jako szafka sterownicza dla sterowników PLC, modułów I/O oraz aparatury łączeniowej.
• Rozdzielnicach niskiego napięcia: Do montażu aparatury modułowej i zabezpieczającej na szynach DIN.
• Infrastrukturze budynkowej: Jako punkt dystrybucji sygnałów lub zasilania w obiektach komercyjnych i biurowych.
• Systemach sterowania maszynami: Dzięki wysokiej odporności IK09 idealnie sprawdza się w halach produkcyjnych narażonych na uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu dedykowanych uchwytów ściennych. Dzięki dołączonej płycie montażowej z blachy stalowej, prefabrykacja aparatury może odbywać się poza obudową, co znacznie skraca czas instalacji na obiekcie. Podczas montażu dławnic w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelnienia piankowego. Perforowana listwa na drzwiach pozwala na optymalne zagospodarowanie przestrzeni poprzez montaż elementów sygnalizacyjnych lub prowadzenie okablowania bez konieczności wiercenia dodatkowych otworów w poszyciu drzwi.

FAQ

• Czy kierunek otwierania drzwi można zmienić? Standardowo obudowa posiada ogranicznik prawy, jednak technologia Quick-Change ułatwia manipulację skrzydłem drzwiowym podczas montażu.
• Z czego wykonana jest płyta montażowa? Płyta montażowa wykonana jest z ocynkowanej blachy stalowej, co zapewnia doskonałą przewodność dla celów EMC oraz wysoką sztywność konstrukcyjną.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co oznacza ochronę przed uderzeniem o masie 2 kg upuszczonym z wysokości 50 cm.
