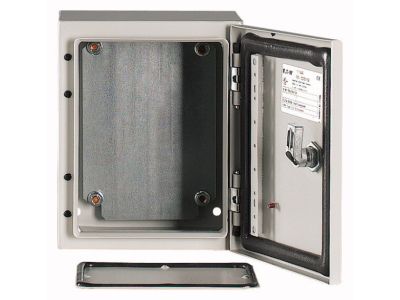

Obudowa n/t z płytą montażową 250x200x150mm (WxSxG), CS-2520/150 | 111646 Eaton

Opis i Kluczowe Cechy

Obudowa natynkowa Eaton z serii CS, o numerze katalogowym 111646, to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów automatyki. Urządzenie o wymiarach zewnętrznych 250 mm wysokości, 200 mm szerokości oraz 150 mm głębokości zostało zaprojektowane z myślą o pracy w wymagających warunkach przemysłowych. Kluczowym atutem jest kategoria odporności udarowej IK09, zgodna z rygorystyczną normą EN 62262, co oznacza, że obudowa jest odporna na uderzenia mechaniczne o energii do 10 dżuli, zapewniając bezpieczeństwo zainstalowanych wewnątrz komponentów.

• System uszczelnienia: Drzwi obudowy oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową, która gwarantuje wysoką szczelność. Specjalne wgłębne ukształtowanie krawędzi dodatkowo chroni uszczelkę przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.
• Mechanika drzwi: Jednodrzwiowa konstrukcja z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co ułatwia prace serwisowe. Zastosowanie technologii Quick-Change w kołkach zawiasów pozwala na błyskawiczny demontaż drzwi bez konieczności użycia specjalistycznych narzędzi.
• Możliwości montażowe: Wewnątrz obudowy znajduje się profilowana listwa drzwiowa z perforacją rozmieszczoną w odstępach co 25 mm. Umożliwia ona stabilne mocowanie szyn nośnych DIN, węży kablowych lub prowadzenie wiązek przewodów bezpośrednio na konstrukcji drzwi.
• Bezpieczeństwo: Zastosowano znormalizowany system zamykania z metalową dźwigienką ustalającą oraz zaawansowane 3-punktowe zamknięcie drążkowe, które zapewnia równomierny docisk drzwi do korpusu na całej ich wysokości.

Zgodność z Normami

Produkt spełnia najwyższe standardy bezpieczeństwa i jakości wymagane w sektorze elektro-technicznym. Obudowa została przetestowana pod kątem odporności mechanicznej zgodnie z normą EN 62262, uzyskując wysoki stopień ochrony IK09. Zastosowanie znormalizowanego systemu zamykania oraz precyzyjne wykonanie z blachy stalowej gwarantuje długowieczność i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Obudowa CS-2520/150 znajduje szerokie zastosowanie w nowoczesnym przemyśle i budownictwie komercyjnym. Jest idealnym wyborem dla:

• Prefabrykacji rozdzielnic sterowniczych i zasilających o niewielkich gabarytach.
• Montażu systemów automatyki budynkowej i przemysłowej.
• Ochrony wrażliwych urządzeń elektronicznych w środowiskach narażonych na zapylenie i wilgoć.
• Instalacji wymagających wysokiej odporności na akty wandalizmu lub przypadkowe uderzenia mechaniczne.

Wskazówki Montażowe

Podczas instalacji obudowy Eaton CS-2520/150 zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż naścienny: Obudowa jest przystosowana do montażu natynkowego. Należy użyć odpowiednich kołków rozporowych lub systemowych uchwytów ściennych dostosowanych do rodzaju podłoża.
• Płyta montażowa: Dołączona płyta montażowa z blachy stalowej powinna być wykorzystana do stabilnego osadzenia aparatury modułowej lub sterowników PLC przed umieszczeniem jej wewnątrz korpusu.
• Zarządzanie okablowaniem: Wykorzystaj perforowaną listwę na drzwiach do uporządkowania przewodów sterowniczych, co zapobiegnie ich przytrzaśnięciu podczas zamykania obudowy.
• Konserwacja uszczelek: Regularnie sprawdzaj stan piankowej uszczelki, aby utrzymać deklarowany stopień ochrony IP.

FAQ

1. Czy istnieje możliwość zmiany kierunku otwierania drzwi?
Standardowo obudowa posiada ogranicznik prawostronny, jednak dzięki technologii Quick-Change i symetrycznej konstrukcji, serwisowa zmiana konfiguracji jest znacznie ułatwiona.

2. Co oznacza parametr IK09?
Jest to klasyfikacja wytrzymałości mechanicznej. IK09 oznacza, że obudowa chroni zawartość przed uderzeniem o energii 10J, co odpowiada uderzeniu stalowego młota o masie 5 kg z wysokości 20 cm.

3. Czy płyta montażowa jest częścią zestawu?
Tak, obudowa CS-2520/150 jest dostarczana w komplecie z płytą montażową wykonaną z wytrzymałej blachy stalowej.
