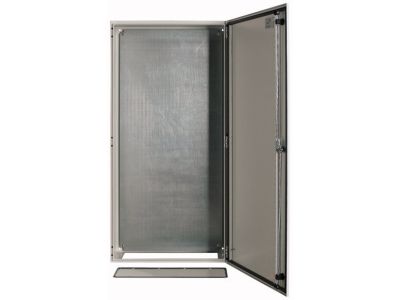

Obudowa n/t z płytą montażową 1200x600x250mm, (WxSxG), CS-126/250 | 111717 Eaton

Opis i Kluczowe Cechy

Obudowa natynkowa Eaton z serii CS o numerze katalogowym 111717 to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o wymagających systemach automatyki i rozdziału energii. Produkt o imponujących wymiarach zewnętrznych 1200 mm wysokości, 600 mm szerokości oraz 250 mm głębokości zapewnia obszerną przestrzeń roboczą dla aparatury modułowej i komponentów sterowniczych. Konstrukcja charakteryzuje się wyjątkową szczelnością dzięki zastosowaniu wylewanej uszczelki piankowej dookoła drzwi oraz na płycie podstawy, co w połączeniu ze specjalnym wyprofilowaniem krawędzi obudowy (wgłębne ukształtowanie) skutecznie chroni wnętrze przed wnikaniem zanieczyszczeń i wilgoci.

• Wytrzymałość mechaniczna: Kategoria odporności udarowej IK09 zgodnie z normą EN 62262 potwierdza wysoką odporność na uderzenia o energii do 10 dżuli.
• Innowacyjny system zawiasów: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace instalacyjne.
• System zamykania: Solidne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą gwarantuje bezpieczeństwo i równomierny docisk drzwi na całej ich wysokości.
• Personalizacja wnętrza: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośredni montaż szyn nośnych DIN, węży kablowych lub prowadnic przewodów bez konieczności wiercenia dodatkowych otworów.

Zgodność z Normami

Obudowa Eaton CS-126/250 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami przemysłowymi. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie stopnia ochrony przed zewnętrznymi uderzeniami mechanicznymi (IK09). Zastosowany znormalizowany system zamykania oraz precyzyjnie wykonana płyta montażowa z blachy stalowej spełniają wymogi bezpieczeństwa stawiane nowoczesnym rozdzielnicom elektrycznym i szafom sterowniczym wykorzystywanym w sektorze B2B.

Zastosowanie

Dzięki swojej kubaturze i wysokiej odporności mechanicznej, model CS-126/250 znajduje szerokie zastosowanie w przemyśle ciężkim, infrastrukturze budynkowej oraz systemach energetycznych. Jest to idealny wybór do budowy rozdzielnic głównych, szaf sterowniczych dla systemów HVAC, a także jako obudowa dla zaawansowanych układów automatyki PLC. Możliwość montażu naściennego oraz obecność sztywnej płyty montażowej sprawiają, że produkt ten jest chętnie wybierany przez prefabrykatorów rozdzielnic poszukujących niezawodnej bazy dla swoich systemów.

Wskazówki Montażowe

Podczas instalacji obudowy Eaton CS należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż płyty montażowej: Dołączona płyta z blachy stalowej powinna zostać uzbrojona w aparaturę przed osadzeniem w korpusie, co optymalizuje czas pracy.
• Kąt otwarcia: Drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza, jednak należy przewidzieć odpowiednią przestrzeń serwisową po prawej stronie (ogranicznik prawy).
• Zarządzanie okablowaniem: Wykorzystanie perforacji 25 mm na listwie drzwiowej pozwala na estetyczne i bezpieczne poprowadzenie wiązek kablowych do aparatury pomiarowej zamontowanej na drzwiach.
• Uszczelnienie: Należy upewnić się, że płyta podstawy z piankową uszczelką jest prawidłowo dokręcona, aby zachować deklarowane parametry ochronne.

FAQ

• Jaki jest stopień odporności na uderzenia tej obudowy? Obudowa posiada certyfikowaną odporność IK09, co oznacza ochronę przed uderzeniami mechanicznymi o dużej sile.
• Czy drzwi można łatwo zdemontować? Tak, dzięki technologii Quick-Change kołki zawiasów można szybko usunąć, co ułatwia prace montażowe i serwisowe.
• Z czego wykonana jest płyta montażowa? Płyta montażowa wykonana jest z wysokiej jakości blachy stalowej, co zapewnia stabilność zamontowanych komponentów.
• Jaki system zamykania zastosowano w modelu CS-126/250? W obudowie zastosowano profesjonalny, 3-punktowy system ryglowania drążkowego z metalową dźwigienką.
