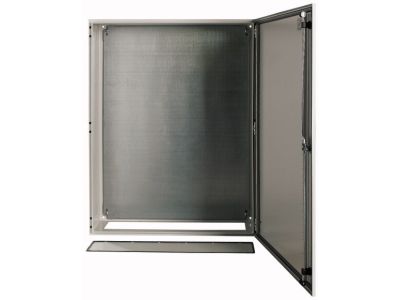

Obudowa n/t z płytą montażową 1000x800x300mm (WxSxG), CS-108/300 | 111715 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, model CS-108/300 o wymiarach 1000x800x300 mm (wysokość x szerokość x głębokość), to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej i systemów sterowania. Wykonana z wysokiej jakości blachy stalowej, charakteryzuje się wyjątkową wytrzymałością mechaniczną sklasyfikowaną jako kategoria odporności udarowej IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli. Konstrukcja jednodrzwiowa z prawostronnym ogranicznikiem oferuje szeroki kąt otwarcia wynoszący 120 stopni, co znacząco ułatwia prace serwisowe i montażowe.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w wylewaną uszczelkę piankową dookoła obwodu, co w połączeniu z ochroną w obszarze wgłębnego ukształtowania krawędzi obudowy, zapewnia doskonałą szczelność i ochronę przed czynnikami zewnętrznymi.
• Innowacyjne zawiasy: Zastosowanie kołków do zawiasów w technologii Quick-Change pozwala na błyskawiczny demontaż drzwi bez użycia specjalistycznych narzędzi.
• Bezpieczeństwo: Znormalizowany system zamykania z metalową dźwigienką ustalającą oraz 3-punktowe zamknięcie drążkowe gwarantują równomierny docisk drzwi na całej ich wysokości.
• Możliwości adaptacyjne: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośrednie mocowanie szyn nośnych DIN, korytek grzebieniowych lub wiązek przewodów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie odporności na uderzenia mechaniczne (IK09). Obudowa spełnia wymagania stawiane rozdzielnicom i sterownicom niskonapięciowym, zapewniając ciągłość ochrony IP oraz bezpieczeństwo użytkowania w środowisku przemysłowym. Solidna konstrukcja z blachy stalowej oraz metalowy system zamykania potwierdzają przemysłowe przeznaczenie urządzenia.

Zastosowanie

Obudowa CS-108/300 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym rozwiązaniem dla:

• Budowy rozdzielnic zasilających i sterowniczych w halach produkcyjnych.
• Montażu systemów sterowania PLC oraz aparatury modułowej na szynach DIN.
• Ochrony wrażliwych komponentów elektronicznych w trudnych warunkach warsztatowych.
• Instalacji systemów rozdziału energii wymagających solidnej bariery mechanicznej i wysokiego stopnia szczelności.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na stabilnej, pionowej powierzchni przy użyciu dedykowanych uchwytów ściennych. Dzięki dołączonej płycie montażowej z blachy stalowej, prefabrykacja aparatury może odbywać się poza obudową, co znacznie przyspiesza proces wdrożenia. Podczas instalacji dławnic kablowych w płycie podstawy należy zwrócić uwagę na zachowanie ciągłości uszczelnienia piankowego. Zaleca się regularną kontrolę momentu dokręcenia elementów mocujących oraz konserwację uszczelek w celu utrzymania deklarowanych parametrów ochronnych. Perforacja listwy drzwiowej (co 25 mm) pozwala na optymalne zagospodarowanie przestrzeni wewnątrz drzwi dla elementów sygnalizacyjnych i sterowniczych.

FAQ

• Czy drzwi można przełożyć na lewą stronę? Standardowo obudowa posiada ogranicznik prawy, jednak konstrukcja zawiasów Quick-Change ułatwia prace adaptacyjne.
• Co wchodzi w skład zestawu? Zestaw zawiera obudowę, drzwi z systemem zamykania drążkowego, płytę podstawy z uszczelką oraz stalową płytę montażową.
• Jaki jest stopień odporności mechanicznej? Obudowa posiada certyfikowaną odporność IK09, co czyni ją odporną na silne uderzenia mechaniczne występujące w przemyśle.
