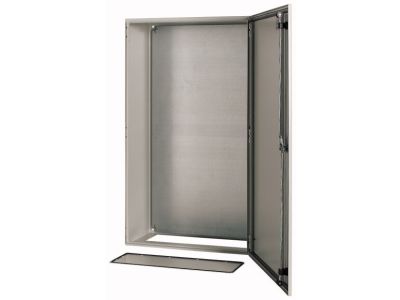

Obudowa n/t z płytą montażową 1000x600x300mm (WxSxG), CS-106/300 | 111713 Eaton

Opis i Kluczowe Cechy

Obudowa naścienna EATON z serii CS, o numerze katalogowym 111713, to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów automatyki oraz rozdziału energii. Produkt o imponujących wymiarach zewnętrznych 1000 mm wysokości, 600 mm szerokości oraz 300 mm głębokości, zapewnia obszerną przestrzeń roboczą dla aparatury modułowej i komponentów sterowniczych. Konstrukcja charakteryzuje się wyjątkową odpornością mechaniczną sklasyfikowaną jako IK09 zgodnie z normą EN 62262, co gwarantuje ochronę przed uderzeniami o energii do 10 dżuli.

• System uszczelnienia: Drzwi oraz płyta podstawy zostały wyposażone w ciągłą uszczelkę piankową, która w połączeniu z profilowanym obrzeżem korpusu (wgłębne ukształtowanie) skutecznie chroni wnętrze przed wnikaniem pyłu i wilgoci.
• Innowacyjne zawiasy: Zastosowanie technologii Quick-Change pozwala na błyskawiczny demontaż kołków zawiasowych, co znacząco ułatwia prace instalacyjne i serwisowe.
• Zarządzanie okablowaniem: Profilowana listwa drzwiowa z perforacją w rastrze 25 mm umożliwia bezpośredni montaż szyn DIN, korytek grzebieniowych lub uchwytów do węży kablowych bezpośrednio na skrzydle drzwi.
• Bezpieczeństwo: Solidne, 3-punktowe zamknięcie drążkowe z metalową dźwigienką ustalającą zapewnia równomierny docisk drzwi na całej ich wysokości, eliminując ryzyko odkształceń i nieszczelności.

Zgodność z Normami

Obudowa CS-106/300 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym parametrem jest zgodność z normą EN 62262 w zakresie kategorii odporności udarowej IK09, co predysponuje ją do pracy w trudnych warunkach przemysłowych. Produkt spełnia wymagania dotyczące bezpieczeństwa obudów pustych dla rozdzielnic i sterownic niskonapięciowych, zapewniając długowieczność i niezawodność eksploatacyjną w środowiskach o podwyższonym ryzyku narażenia na czynniki zewnętrzne.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej jakości wykonania, obudowa EATON CS znajduje szerokie zastosowanie w wielu sektorach gospodarki:

• Przemysł ciężki: Jako szafa sterownicza dla układów napędowych i linii produkcyjnych.
• Infrastruktura budynkowa: Główne i piętrowe rozdzielnice elektryczne w obiektach komercyjnych.
• Automatyka procesowa: Montaż sterowników PLC, modułów I/O oraz aparatury pomiarowej na dołączonej płycie montażowej z blachy stalowej.
• Energetyka: Systemy zasilania gwarantowanego i układy SZR, gdzie wymagana jest wysoka sztywność konstrukcji i pewność zamknięcia.

Wskazówki Montażowe

Montaż obudowy CS-106/300 powinien odbywać się na stabilnej powierzchni pionowej. Dzięki prawostronnemu ogranicznikowi drzwi z możliwością otwarcia do kąta 120 stopni, instalator zyskuje swobodny dostęp do wnętrza. Płyta montażowa wykonana z ocynkowanej blachy stalowej pozwala na precyzyjne rozmieszczenie komponentów przed osadzeniem jej w korpusie. Podczas wprowadzania przewodów przez płytę podstawy, należy zwrócić szczególną uwagę na zachowanie ciągłości uszczelki piankowej, aby utrzymać deklarowany stopień ochrony. Perforacja listwy drzwiowej w odstępach 25 mm pozwala na optymalne wykorzystanie przestrzeni drzwi do montażu elementów sygnalizacyjnych i sterowniczych bez konieczności wiercenia dodatkowych otworów.

FAQ

• Czy drzwi obudowy można przełożyć na lewą stronę? Standardowo obudowa posiada ogranicznik prawy, jednak konstrukcja serii CS często pozwala na zmianę kierunku otwierania przy zachowaniu odpowiednich procedur montażowych.
• Z czego wykonana jest płyta montażowa? Płyta montażowa dostarczana w zestawie wykonana jest z wysokiej jakości blachy stalowej, co zapewnia doskonałą sztywność i pewne mocowanie ciężkiej aparatury.
• Jaki jest kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120 stopni, co jest optymalnym rozwiązaniem zapewniającym wygodę pracy przy jednoczesnym zachowaniu stabilności konstrukcji.
