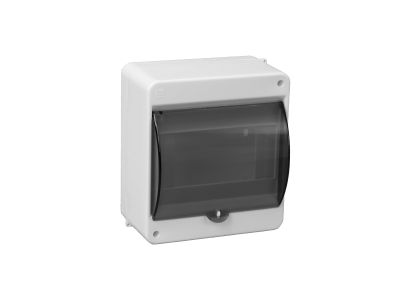

Obudowa n/t S-6 83x130x140mm, 6-modułowa, z szybką dymną, N+PE, IP40, biała | C.2031 Pawbol

Opis i Kluczowe Cechy

Obudowa natynkowa S-6 o numerze katalogowym C.2031 to profesjonalne rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o bezpiecznym i estetycznym montażu aparatury modułowej. Produkt charakteryzuje się kompaktowymi wymiarami zewnętrznymi wynoszącymi 83x130x140 mm, co pozwala na optymalne zagospodarowanie przestrzeni instalacyjnej przy zachowaniu pełnej funkcjonalności. Obudowa umożliwia montaż do 6 modułów aparatury elektrycznej na standardowej szynie montażowej. Wykonanie w kolorze białym z elegancką, dymną szybką pozwala na bieżący podgląd stanu aparatury bez konieczności otwierania pokrywy, co znacząco podnosi komfort eksploatacji.

• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co czyni obudowę idealną do zastosowań wewnątrz budynków.
• Zintegrowane listwy N+PE: Fabryczne wyposażenie w zaciski neutralne i ochronne skraca czas prefabrykacji rozdzielnicy i gwarantuje pewność połączeń elektrycznych.
• Wysoka jakość materiału: Tworzywo odporne na uszkodzenia mechaniczne oraz promieniowanie UV zapewnia długowieczność instalacji.
• Transparentna dymna szybka: Chroni aparaturę przed kurzem, jednocześnie umożliwiając szybką inspekcję wzrokową wyłączników nadprądowych czy różnicowoprądowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Obudowa spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu inżynierowie i instalatorzy mają pewność, że zastosowany komponent jest w pełni bezpieczny, posiada odpowiednią wytrzymałość dielektryczną oraz stabilność konstrukcyjną wymaganą w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Obudowa S-6 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest to idealny wybór dla:

• Instalacji domowych: Jako rozdzielnica piętrowa lub zabezpieczenie dedykowanych obwodów (np. zasilanie garażu, kotłowni).
• Systemów teleinformatycznych: Do montażu osprzętu sieciowego wymagającego ochrony mechanicznej.
• Automatyki budynkowej: Jako obudowa dla sterowników, przekaźników czasowych czy modułów logicznych montowanych na szynie DIN.
• Modernizacji istniejących sieci: Dzięki montażowi natynkowemu (n/t) nie wymaga kucia ścian, co przyspiesza prace remontowe.

Wskazówki Montażowe

Montaż obudowy Pawbol C.2031 jest intuicyjny i przyjazny dla instalatora. Podczas prac należy zwrócić uwagę na następujące aspekty:

• Przygotowanie podłoża: Obudowę należy montować na płaskiej powierzchni, wykorzystując dedykowane punkty montażowe w tylnej części korpusu.
• Wprowadzanie przewodów: Zaleca się staranne wykonanie przepustów pod przewody zasilające i odpływowe, aby zachować deklarowany stopień ochrony IP40.
• Moment dokręcania: Podczas podłączania przewodów do listew N+PE należy zachować odpowiedni moment dokręcania śrub, co zapobiega przegrzewaniu się styków w przyszłości.
• Organizacja okablowania: Wewnątrz obudowy przewidziano odpowiednią przestrzeń na ułożenie zapasu przewodów, co ułatwia późniejsze prace serwisowe.

FAQ

1. Czy obudowa nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP40 jest przeznaczony do zastosowań wewnętrznych. W przypadku montażu zewnętrznego należy wybrać obudowę o wyższym stopniu ochrony, np. IP65.

2. Ile modułów o szerokości 18mm zmieści się w tej obudowie?
Obudowa jest przystosowana do montażu maksymalnie 6 standardowych modułów o szerokości 18 mm każdy.

3. Czy w zestawie znajdują się szyny montażowe?
Tak, obudowa jest wyposażona w szynę montażową DIN oraz listwy zaciskowe N i PE, co stanowi kompletny zestaw gotowy do uzbrojenia w aparaturę.
