Obudowa n/t S-4 1/4 moduły, z szybą, IP30 drzwi transparentne | 2304-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

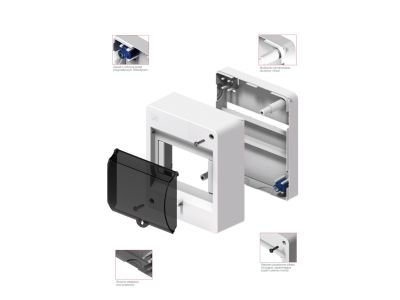

Obudowa natynkowa S-4 o numerze katalogowym 2304-01, wyprodukowana przez renomowaną firmę Elektro-Plast Nasielsk, to profesjonalne rozwiązanie przeznaczone do montażu aparatury modułowej. Konstrukcja pozwala na zabudowę od 1 do 4 modułów, co czyni ją idealnym wyborem dla mniejszych instalacji elektrycznych oraz teleinformatycznych. Produkt charakteryzuje się stopniem ochrony IP30, co zapewnia skuteczną barierę przed dostępem ciał obcych o średnicy powyżej 12 mm, chroniąc wnętrze rozdzielnicy w warunkach domowych i biurowych. Wyposażenie obudowy w transparentne drzwi (szybę) umożliwia bieżącą inspekcję stanu aparatury oraz odczyt wskazań liczników bez konieczności otwierania frontu, co znacząco podnosi komfort eksploatacji.

• Kompaktowe wymiary: Optymalizacja przestrzeni montażowej przy zachowaniu pełnej funkcjonalności.
• Transparentne drzwi: Wykonane z wysokiej jakości tworzywa, odporne na zarysowania, ułatwiające dozór techniczny.
• Wytrzymała obudowa: Wykonana z tworzywa o wysokiej odporności mechanicznej, gwarantująca długowieczność instalacji.
• Estetyczny design: Neutralna kolorystyka i nowoczesny kształt pozwalają na montaż w widocznych miejscach bez naruszania estetyki wnętrza.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Obudowa spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki zastosowaniu materiałów o odpowiednich właściwościach dielektrycznych, produkt zapewnia II klasę ochronności, co eliminuje konieczność uziemiania samej obudowy i podnosi poziom bezpieczeństwa przeciwporażeniowego użytkowników końcowych.

Zastosowanie

Obudowa S-4 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowana do montażu takich elementów jak wyłączniki nadmiarowo-prądowe (MCB), wyłączniki różnicowoprądowe (RCCB), a także osprzętu teleinformatycznego i sterowniczego. Idealnie sprawdza się jako rozdzielnica piętrowa, punkt dystrybucji zasilania w garażach, piwnicach czy pomieszczeniach gospodarczych. Dzięki swojej uniwersalności, inżynierowie często wykorzystują ją również w systemach automatyki budynkowej do osłony sterowników i przekaźników montowanych na szynie DIN.

Wskazówki Montażowe

Montaż obudowy natynkowej S-4 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem montera. Poniżej znajdują się kluczowe zalecenia:

• Przygotowanie podłoża: Obudowę należy montować na płaskich powierzchniach pionowych, zapewniając stabilność konstrukcji.
• Wprowadzanie przewodów: Obudowa posiada przygotowane osłabienia w ściankach, które ułatwiają precyzyjne wprowadzenie rurek instalacyjnych lub przewodów typu YDY.
• Montaż aparatury: Wewnątrz znajduje się zintegrowany wspornik montażowy (szyna TH-35), który pozwala na szybki zatrzaskowy montaż aparatury modułowej.
• Moment dokręcania: Podczas montażu pokrywy frontowej należy zachować odpowiedni moment dokręcania wkrętów mocujących, aby nie uszkodzić gniazd montażowych i zapewnić właściwe przyleganie uszczelnień.

FAQ

1. Czy obudowa nadaje się do montażu na zewnątrz budynków?
Nie, stopień ochrony IP30 wskazuje na przeznaczenie do pracy wewnątrz pomieszczeń, gdzie nie występuje ryzyko bezpośredniego kontaktu z wodą lub nadmierną wilgocią.

2. Ile maksymalnie modułów o szerokości 18 mm zmieści się w tej obudowie?
Konstrukcja przewiduje montaż do 4 standardowych modułów o szerokości 18 mm każdy.

3. Czy w zestawie znajdują się listwy zaciskowe N i PE?
Standardowa konfiguracja modelu 2304-01 skupia się na samej obudowie z drzwiami; zaleca się sprawdzenie specyfikacji konkretnej partii lub dokupienie dedykowanych listew zaciskowych w zależności od potrzeb projektu.
