Obudowa n/t pusta, IP41, kl. I RAL7035 (550x950x160) 4XN160 2-6 | 001101403 Eti

Alternatywny kod produktu: 4XN160 2-6

Opis i Kluczowe Cechy

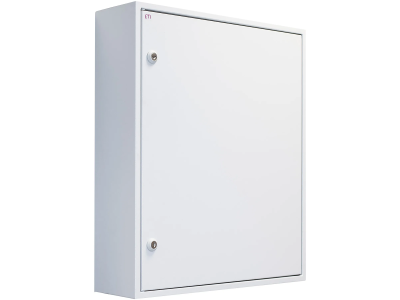

Obudowa natynkowa pusta 4XN160 o wymiarach 550x950x160 mm przeznaczona do montażu na ścianie w instalacjach elektrycznych. Stopień ochrony IP41 zapewnia skuteczną ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kapiącą wodą, co gwarantuje bezpieczną pracę wewnątrz suchych pomieszczeń. Klasa ochronności I umożliwia uziemienie obudowy, podnosząc poziom bezpieczeństwa użytkowania. Wykonana w standardowym kolorze RAL7035 (szary) doskonale komponuje się z typowym wyposażeniem rozdzielnic. Produkt dostarczany jako pusta obudowa, gotowa do samodzielnego montażu aparatury modułowej i przyłączy.

• Wymiary 550x950x160 mm: Przestronna konstrukcja pozwala na zabudowę rozbudowanych zestawów aparatury modułowej, listew zaciskowych i szyn.
• Stopień ochrony IP41: Chroni przed dostaniem się drobnych przedmiotów (np. przewodów) oraz przed kapaniem wody z góry, co jest odpowiednie dla suchych wnętrz budynków.
• Klasa ochronności I: Zapewnia bezpieczeństwo przeciwporażeniowe dzięki możliwości podłączenia przewodu ochronnego (PE).
• Kolor RAL7035: Uniwersalny odcień szarości, powszechnie stosowany w rozdzielnicach i szafach sterowniczych, ułatwiający dopasowanie wizualne.
• Wykonanie natynkowe: Montaż bezpośrednio na ścianie – prostszy i szybszy niż w przypadku obudów podtynkowych, nie wymaga kucia.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących obudów elektrycznych. Posiada deklarację zgodności CE. Stopień ochrony IP41 oraz klasa ochronności I są zgodne z odpowiednimi normami IEC/EN. Montaż i eksploatacja zgodne z dokumentacją techniczną oraz przepisami krajowymi.

Zastosowanie

Pusta obudowa natynkowa przeznaczona jest do samodzielnego wyposażenia w aparaturę modułową w instalacjach elektrycznych niskiego napięcia. Znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest szybka instalacja oraz łatwy dostęp do wewnętrznych komponentów.

• Budowa rozdzielnic głównych i piętrowych w budynkach mieszkalnych i użytkowych.
• Montaż szaf sterowniczych w automatyce budynkowej (oświetlenie, ogrzewanie, klimatyzacja).
• Instalacja układów pomiarowych i zabezpieczeniowych z licznikami energii, wyłącznikami nadprądowymi i różnicowoprądowymi.
• Tworzenie punktów dystrybucyjnych dla instalacji teleinformatycznych (skrętka, światłowód) w obrębie jednej obudowy.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę mocować do ściany za pomocą odpowiednich kołków rozporowych (nie dołączonych) – otwory montażowe znajdują się w tylnej ściance. Wewnątrz można zamontować szynę TH35 (DIN) do aparatury modułowej. Przekroje przewodów dobierać zgodnie z obciążalnością prądową i wymaganiami norm. W przypadku konieczności wykonania otworów na dławnice zaleca się stosowanie przebijaków dostosowanych do stopnia ochrony IP41. Po zabudowie sprawdzić ciągłość uziemienia (przewód PE).

FAQ

• Jaki jest stopień ochrony obudowy? Obudowa posiada stopień ochrony IP41 – zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz kapiącą wodą z góry. Nie jest odporna na silne strumienie wody ani zalanie – przeznaczona do suchych pomieszczeń.
• Czy obudowa jest przystosowana do montażu aparatury modułowej na szynie DIN? Tak, wewnątrz można swobodnie zamontować szynę TH35 (DIN) – obudowa ma wystarczającą głębokość (160 mm) oraz otwory montażowe ułatwiające instalację standardowych rozwiązań.
• Jakiego koloru jest obudowa? Kolor RAL7035 (jasnoszary) – to standardowy odcień stosowany w rozdzielnicach elektrycznych, gwarantujący estetyczny i jednolity wygląd z większością osprzętu.
