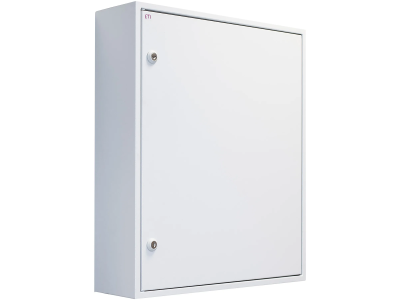

Obudowa n/t pusta, IP41, kl. I RAL7035 (550x800x160) 4XN160 2-5 | 001101402 Eti

Alternatywny kod produktu: 4XN160 2-5

Opis i Kluczowe Cechy

Pusta obudowa natynkowa o symbolu 4XN160 (numer katalogowy 001101402) w kolorze RAL7035 (jasnoszary) przeznaczona do instalacji elektrycznych. Wykonana w klasie I, co oznacza konieczność podłączenia przewodu ochronnego (PE) dla zapewnienia bezpieczeństwa użytkowania. Stopień ochrony IP41 chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo – odpowiednia do suchych i wilgotnych pomieszczeń wewnętrznych. Wymiary 550 × 800 × 160 mm (wys. × szer. × gł.) zapewniają dużą przestrzeń zabudowy dla aparatury modułowej, listew zaciskowych, sterowników czy innych komponentów elektrycznych.

• Stopień ochrony IP41: Skuteczna ochrona przed pyłem gruboziarnistym i skrapliną wodną – obudowa nadaje się do stosowania w pomieszczeniach takich jak warsztaty, magazyny czy korytarze.
• Klasa izolacji I: Metalowy (lub wyposażony w zacisk PE) korpus wymaga podłączenia uziemienia, co minimalizuje ryzyko porażenia prądem w przypadku uszkodzenia izolacji.
• Wymiary 550×800×160 mm: Przestronne wnętrze umożliwia montaż większej liczby urządzeń modułowych (do 25 modułów na szynie DIN) oraz wygodne poprowadzenie przewodów.
• Kolor RAL7035 (jasnoszary): Uniwersalna kolorystyka dopasowująca się do większości wnętrz technicznych i biurowych.
• Wersja pusta (bez wyposażenia): Dowolność konfiguracji – możliwość samodzielnego doboru szyn DIN, listew zaciskowych, rozdzielnic modułowych i osprzętu.

Zgodność z Normami

Obudowa spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczona do instalacji zgodnie z zaleceniami producenta i zasadami sztuki elektrycznej. Wykonanie w klasie ochronności I oraz stopień szczelności IP41 potwierdzają zgodność z odpowiednimi standardami dla obudów instalacyjnych.

Zastosowanie

Pusta obudowa natynkowa 4XN160 została zaprojektowana jako uniwersalna skrzynka do montażu aparatury modułowej i osprzętu elektrycznego w obiektach budowlanych. Znajduje zastosowanie wszędzie tam, gdzie konieczna jest estetyczna, bezpieczna i łatwo dostępna instalacja w przestrzeni technicznej.

• Instalacja rozdzielnic modułowych – mieści zestawy wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w układach sterowania.
• Budowa szafek sterowniczych w automatyce budynkowej (oświetlenie, wentylacja, ogrzewanie) – zapewnia ochronę przed przypadkowym dotykiem i warunkami środowiskowymi.
• Montaż w pomieszczeniach gospodarczych, warsztatach, garażach – osłania instalację przed kurzem i wilgocią.
• Stosowanie w obiektach użyteczności publicznej (korytarze, piwnice) – dzięki klasie I i IP41 spełnia wymogi bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie obudowy może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Obudowę mocować do ściany za pomocą dostarczonych lub dedykowanych łączników, zachowując poziom i pion. Wnętrze wyposażyć w szynę TH35 (DIN) do mocowania aparatury modułowej. Przekrój przewodów ochronnych i roboczych dobrać zgodnie z obciążeniem i normami – dla klasy I konieczne jest podłączenie przewodu PE do zacisku ochronnego. Po zakończeniu montażu sprawdzić szczelność pokrywy i dokręcić wszystkie śruby zgodnie z dokumentacją producenta.

FAQ

• Czy obudowa ma fabrycznie zamontowaną szynę DIN? Nie, obudowa jest pusta – należy samodzielnie zamontować szynę TH35 lub inne wyposażenie wewnętrzne.
• Jaki stopień ochrony IP jest zapewniony po zamknięciu? IP41 – ochrona przed ciałami stałymi powyżej 1 mm i kroplami wody padającymi pionowo. Nie należy instalować w miejscach narażonych na bezpośrednie opady deszczu lub strumień wody.
• Czy obudowa nadaje się do montażu w łazience? Tak, pod warunkiem zachowania stref bezpieczeństwa – IP41 jest wystarczający dla stref 2 i 3 przy odpowiednim umiejscowieniu, ale zaleca się wykonanie instalacji zgodnie z normą PN-HD 60364-7-701.
