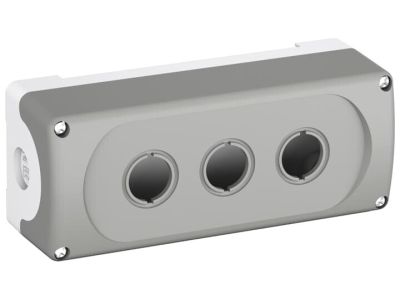

Obudowa n/t Mep3-0, 3-otworowa szara | 1SFA611813R1000 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa MEP3-0 o numerze katalogowym 1SFA611813R1000 to zaawansowane rozwiązanie od renomowanego producenta ABB, zaprojektowane z myślą o wymagających środowiskach przemysłowych. Jest to trzymiejscowa, pusta obudowa wykonana z wysokiej jakości szarego tworzywa sztucznego, które charakteryzuje się wysoką odpornością mechaniczną oraz chemiczną. Kluczową zaletą tego modelu jest jego uniwersalność – konstrukcja została zoptymalizowana pod kątem współpracy zarówno z aparaturą sterowniczą serii modułowej, jak i kompaktowej.

• Wysoka szczelność: Stopień ochrony IP66 gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach eksploatacyjnych.
• Modułowość: W przypadku zastosowania serii modułowej, użytkownik zyskuje unikalną możliwość zamontowania do 5 bloków stykowych przypisanych do jednego operatora, co pozwala na budowanie bardzo złożonych układów sterowania w kompaktowej formie.
• Trwałość materiałowa: Zastosowane tworzywo sztuczne zapewnia doskonałą izolację elektryczną oraz odporność na korozję, co wydłuża żywotność całego panelu sterowniczego.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości. Obudowa MEP3-0 posiada certyfikację UL/NEMA dla typów 1, 3R, 4, 4X, 12 oraz 13. Oznacza to, że urządzenie jest dopuszczone do użytku w środowiskach, gdzie występuje ryzyko oblodzenia (3R), korozji (4X) oraz w obecności pyłu, osadów i wycieków oleju lub chłodziw (12, 13). Zgodność z tymi normami potwierdza najwyższą klasę inżynierii materiałowej ABB.

Zastosowanie

Obudowa MEP3-0 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej i prefabrykacji szaf sterowniczych. Idealnie nadaje się do tworzenia lokalnych stacji sterowania (np. Start-Stop-Awaria) przy liniach produkcyjnych, przenośnikach oraz maszynach obróbczych. Dzięki wysokiej odporności NEMA 4X, może być stosowana w przemyśle spożywczym, chemicznym oraz w instalacjach zewnętrznych narażonych na bezpośrednie działanie czynników atmosferycznych.

Wskazówki Montażowe

Montaż obudowy natynkowej MEP3-0 powinien być przeprowadzony zgodnie z poniższymi zaleceniami, aby zachować deklarowany stopień ochrony:

• Przygotowanie otworów: Obudowa posiada fabryczne miejsca pod trzy elementy sterownicze o standardowej średnicy montażowej.
• Uszczelnienie: Należy upewnić się, że wszystkie dławnice kablowe oraz zamontowane przyciski posiadają odpowiednie uszczelki zapewniające klasę IP66.
• Konfiguracja styków: Przy montażu serii modułowej należy pamiętać o zachowaniu odpowiedniego dystansu dla maksymalnie 5 bloków stykowych, co pozwala na optymalne wykorzystanie przestrzeni wewnętrznej.
• Moment dokręcania: Śruby mocujące pokrywę powinny być dokręcone z odpowiednim momentem, aby zapewnić równomierny docisk uszczelki obwodowej.

FAQ

1. Czy obudowa MEP3-0 zawiera w zestawie przyciski?
Nie, jest to pusta obudowa przygotowana do montażu trzech dowolnych elementów sterowniczych z oferty ABB (seria modułowa lub kompaktowa).

2. Czy mogę zamontować tę obudowę na zewnątrz budynku?
Tak, dzięki stopniu ochrony IP66 oraz certyfikacji NEMA 4X, obudowa jest odporna na warunki atmosferyczne i korozję, co pozwala na bezpieczny montaż zewnętrzny.

3. Ile bloków stykowych mogę maksymalnie zmieścić pod jednym przyciskiem?
W przypadku korzystania z serii modułowej ABB, konstrukcja obudowy pozwala na montaż do 5 bloków stykowych na jednego operatora, co jest unikalną cechą tego systemu.
