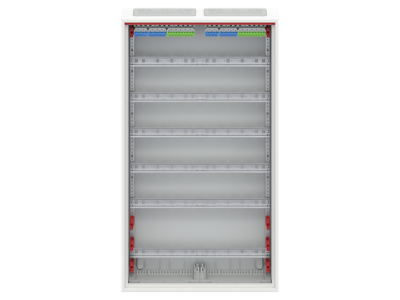

Obudowa n/t ComfortLine 144mod IP44 II kl. 950x550x160mm (WxSxG) CA26V | 2CPX052187R9999 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii ComfortLine CA26V o numerze katalogowym 2CPX052187R9999 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Konstrukcja o wymiarach zewnętrznych 950 mm wysokości, 550 mm szerokości oraz 160 mm głębokości pozwala na zabudowę aż 144 modułów aparatury modułowej, co czyni ją idealnym wyborem dla rozbudowanych systemów sterowania i rozdziału energii. Produkt charakteryzuje się drugą klasą ochronności, co zapewnia wysoki poziom bezpieczeństwa użytkowania bez konieczności uziemiania samej obudowy, choć producent przewidział możliwość konwersji do I klasy izolacji przy użyciu opcjonalnego zestawu uziemiającego CZL61.

• System CombiLine: Obudowa jest w pełni kompatybilna z systemem zabudowy CombiLine, co pozwala na elastyczną konfigurację wnętrza przy użyciu profili EDF. Uchwyty pod profile EDF są dostarczane w standardowym zestawie.
• Zarządzanie okablowaniem: Innowacyjne podejście do wprowadzania przewodów opiera się na przepustach membranowych. Na każde 250 mm szerokości przypada jeden przepust CZF2 u góry oraz jeden przepust CZF1 u dołu, co gwarantuje szczelność i porządek w okablowaniu.
• Wytrzymałość mechaniczna: Stopień ochrony mechanicznej IK07 świadczy o wysokiej odporności na uderzenia, co jest kluczowe w środowiskach przemysłowych i komercyjnych.
• Szczelność: Standardowy stopień ochrony IP44 chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm oraz przed bryzgami wody z dowolnego kierunku. Co istotne, system CombiLine gwarantuje utrzymanie stopnia ochrony IP30 nawet w konfiguracjach bez zamontowanych drzwi.

Zgodność z Normami

Obudowa ABB ComfortLine CA26V została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie wymogów bezpieczeństwa dla II klasy izolacji oraz stopnia ochrony IP44 pozwala na jej bezpieczną eksploatację w szerokim spektrum aplikacji wnętrzowych. Brak bocznej perforacji uniemożliwia łączenie obudów w szereg, co jest celowym zabiegiem konstrukcyjnym mającym na celu zachowanie integralności i sztywności pojedynczej jednostki.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach użyteczności publicznej oraz w nowoczesnych zakładach przemysłowych. Dzięki dużej pojemności (144 moduły) obudowa CA26V doskonale sprawdza się jako:

• Główna rozdzielnica piętrowa w budynkach biurowych.
• Węzeł automatyki budynkowej i systemów Smart Home.
• Rozdzielnica sterownicza dla układów napędowych i technologicznych.
• Punkt rozdziału energii w pomieszczeniach technicznych o podwyższonych wymaganiach estetycznych i funkcjonalnych.

Wskazówki Montażowe

Montaż obudowy ComfortLine CA26V jest ułatwiony dzięki dołączonemu zestawowi do kompensacji nierówności tynku, co pozwala na idealne wypoziomowanie konstrukcji nawet na niedoskonałych powierzchniach ścian. Należy pamiętać, że obudowa wspiera wyłącznie profile typu EDF. W przypadku konieczności rozbudowy pionowej, system przewiduje możliwość łączenia obudów jedna nad drugą przy wykorzystaniu dedykowanego zestawu łączącego CZ4. Podczas instalacji aparatury w systemie CombiLine należy wykorzystać dołączone uchwyty, aby zapewnić stabilność mechaniczną całej konstrukcji.

FAQ

• Czy obudowę można łączyć z innymi jednostkami? Możliwe jest wyłącznie łączenie w pionie za pomocą zestawu CZ4. Ze względu na brak perforacji bocznych, łączenie w szereg (poziomo) nie jest możliwe.
• Jaki system zabudowy wewnętrznej jest wspierany? Obudowa jest dedykowana do systemu CombiLine z wykorzystaniem profili EDF.
• Czy można uzyskać I klasę ochronności? Tak, jest to możliwe poprzez zastosowanie opcjonalnego zestawu uziemiającego o symbolu CZL61.
• Co znajduje się w zestawie z obudową? W komplecie znajdują się uchwyty pod profile EDF dla modułów CombiLine oraz zestaw do kompensacji nierówności tynku.
