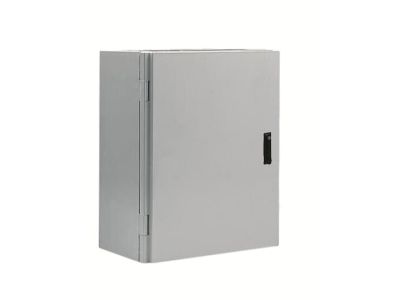

Obudowa n/t ARIA 54M, IP66, II klasa, 615x415x230mm (WxSxG) pusta, drzwi pełne, AR064H33 | 4TBA831064C0100 ABB

Alternatywny kod produktu: 4TBA831064C0100

Opis i Kluczowe Cechy

Obudowa natynkowa ARIA 54M (symbol 4TBA831064C0100) o klasie ochronnej IP66 i II klasie izolacji to solidne rozwiązanie do aplikacji wnętrzowych i napowietrznych. Gładka konstrukcja bez perforacji zapewnia wysoką odporność na warunki atmosferyczne i mechaniczne. Wymiary zewnętrzne 615x415x230 mm (szer. x gł. x wys.) czynią ją odpowiednią do montażu aparatury modułowej oraz płyty montażowej. Drzwi pełne z możliwością otwarcia na lewą lub prawą stronę ułatwiają dostęp do wnętrza. W zestawie 4 pręty gwintowane i 4 nakrętki do mocowania płyty montażowej.

• Stopień ochrony IP66: Całkowita ochrona przed pyłem oraz silnym strumieniem wody – idealna do zastosowań zewnętrznych i w trudnych warunkach środowiskowych.
• II klasa izolacji: Zwiększa bezpieczeństwo użytkowania poprzez redukcję ryzyka porażenia prądem w instalacjach niskiego napięcia.
• Wymiary 615x415x230 mm: Duża przestrzeń wewnętrzna pozwala na montaż aparatury modułowej, płyty montażowej oraz dodatkowych akcesoriów.
• Drzwi pełne z otwarciem dwukierunkowym: Umożliwiają elastyczny montaż w zależności od układu instalacji.
• Podwyższona wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne przez elementy IK08 (IK07 dla wersji z drzwiami transparentnymi).
• Zestaw montażowy w komplecie: 4 pręty gwintowane i 4 nakrętki ułatwiają szybki montaż płyty montażowej wewnątrz obudowy.

Zgodność z Normami

Obudowa ARIA 54M spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (II klasa izolacji), odporności mechanicznej (IK08) oraz ochrony środowiskowej (IP66). Produkt posiada deklarację zgodności CE i jest przystosowany do pracy w instalacjach niskiego napięcia (Ui = 1000V AC / 1500V DC).

Zastosowanie

Obudowa natynkowa ARIA 54M znajduje szerokie zastosowanie w instalacjach elektrycznych i teletechnicznych, zarówno wewnętrznych, jak i zewnętrznych. Jej konstrukcja zapewnia optymalne warunki pracy dla aparatury modułowej i osprzętu.

• Montaż rozdzielnic elektrycznych w budynkach mieszkalnych i przemysłowych.
• Zewnętrzne szafy sterownicze do systemów automatyki i zabezpieczeń.
• Aplikacje PV (fotowoltaiczne) – ochrona modułów i inwerterów przed warunkami atmosferycznymi.
• Przyłącza kablowe i szafy telekomunikacyjne w trudnych warunkach środowiskowych.
• Montaż na słupach (z dedykowanym zestawem AR891608) – idealna do instalacji napowietrznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowę należy zamocować na równym, stabilnym podłożu (montaż natynkowy) lub za pomocą dedykowanego zestawu na słupie. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Użyć odpowiednich narzędzi do wiercenia otworów montażowych, zachowując odpowiednie odstępy. Płyta montażowa powinna być mocowana za pomocą dostarczonych prętów gwintowanych i nakrętek. Po zamontowaniu aparatury, drzwi należy odpowiednio wyregulować, aby zapewnić szczelność i prawidłowe funkcjonowanie uszczelek.

FAQ

• Czy obudowa ARIA 54M nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 oraz odporność na UV czynią ją odpowiednią do zastosowań zewnętrznych, w tym do instalacji napowietrznych.
• Jaki jest zakres temperatury pracy obudowy? Dokładne parametry temperaturowania nie zostały podane w danych produktu. Produkt spełnia normy europejskie, co gwarantuje bezpieczeństwo w typowych warunkach eksploatacji.
• Czy obudowa jest wyposażona w uszczelkę drzwi? Dokładne dane na temat uszczelki nie zostały podane, jednak konstrukcja IP66 sugeruje obecność odpowiedniej uszczelki zapewniającej szczelność.
• Czy można stosować obudowę w instalacjach fotowoltaicznych? Tak, obudowa jest przystosowana do aplikacji PV dzięki wysokiemu stopniowi ochrony IP66 i wytrzymałości mechanicznej IK08.
