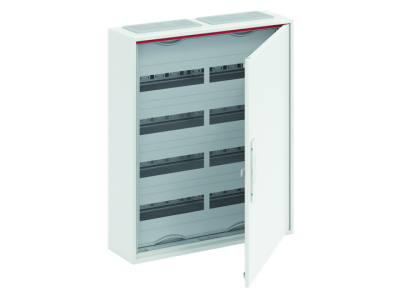

Obudowa n/t 96 mod, IP44, II kl. CA24V drzwi pełne ComfortLine | 2CPX052185R9999 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii ComfortLine CA24V to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroenergetycznych wewnątrz budynków. Produkt oferuje przestrzeń montażową pozwalającą na zabudowę aż 96 modułów, co czyni go idealnym wyborem dla rozbudowanych systemów automatyki i rozdziału energii. Konstrukcja charakteryzuje się pełnymi drzwiami stalowymi, które zapewniają estetyczny wygląd oraz ochronę aparatury przed dostępem osób niepowołanych. Obudowa została zaprojektowana w II klasie ochronności, co gwarantuje wysoki poziom bezpieczeństwa użytkowania poprzez izolację wzmocnioną, jednak producent przewidział możliwość zmiany na I klasę izolacji przy zastosowaniu opcjonalnego zestawu uziemiającego CZL61.

• Stopień ochrony IP44: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku.
• Wytrzymałość mechaniczna IK07: Obudowa wykazuje wysoką odporność na uderzenia o energii do 2 dżuli, co chroni wewnętrzne komponenty przed uszkodzeniami mechanicznymi.
• System CombiLine: Pełna kompatybilność z systemem modułowym CombiLine (profile EDF), co pozwala na elastyczną konfigurację wnętrza. Uchwyty pod profile EDF są dostarczane w standardowym zestawie.
• Zarządzanie okablowaniem: Innowacyjne przepusty membranowe (CZF2 u góry oraz CZF1 na dole) rozmieszczone co 250 mm szerokości ułatwiają szybkie i szczelne wprowadzenie przewodów.

Zgodność z Normami

Obudowa ABB ComfortLine CA24V została zaprojektowana i wykonana zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskiego napięcia. Spełnia wymagania w zakresie bezpieczeństwa przeciwporażeniowego dla urządzeń II klasy ochronności. Dzięki zastosowaniu systemu CombiLine, obudowa utrzymuje stopień ochrony IP30 nawet w konfiguracjach bez zamontowanych drzwi, co jest kluczowe podczas prac serwisowych i konserwacyjnych, zapewniając bezpieczeństwo personelu technicznego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest to optymalny wybór dla:

• Nowoczesnych budynków biurowych wymagających estetycznych i pojemnych rozdzielnic piętrowych.
• Zakładów produkcyjnych, gdzie wymagana jest odporność na uderzenia (IK07) oraz ochrona przed wilgocią (IP44).
• Instalacji automatyki budynkowej, dzięki dużej pojemności 96 modułów i łatwości montażu profili EDF.
• Modernizowanych obiektów, gdzie zestaw do kompensacji nierówności tynku pozwala na idealne dopasowanie obudowy do podłoża.

Wskazówki Montażowe

Montaż obudowy ComfortLine CA24V jest intuicyjny, jednak wymaga przestrzegania specyfikacji technicznej producenta:

• Montaż natynkowy: Obudowa nie posiada perforacji bocznych, co wyklucza łączenie szeregowe (bok do boku), ale umożliwia łączenie w pionie przy użyciu dedykowanego zestawu CZ4.
• Poziomowanie: Dołączony zestaw do kompensacji nierówności tynku pozwala na precyzyjne ustawienie obudowy nawet na chropowatych lub krzywych ścianach.
• Okablowanie: Wykorzystaj fabryczne przepusty membranowe CZF1/CZF2, aby zachować deklarowany stopień ochrony IP44 bez konieczności stosowania dodatkowych dławnic w standardowych warunkach.
• System EDF: Należy pamiętać, że obudowa wspiera wyłącznie profile typu EDF. Uchwyty montażowe znajdują się w komplecie, co przyspiesza proces uzbrajania rozdzielnicy.

FAQ

• Czy obudowę można łączyć z innymi jednostkami? Tak, ale wyłącznie w układzie pionowym przy zastosowaniu zestawu łączącego CZ4. Łączenie poziome nie jest możliwe ze względu na brak perforacji bocznych.
• Czy mogę uzyskać I klasę ochronności? Tak, konstrukcja pozwala na konwersję do I klasy izolacji poprzez montaż dedykowanego zestawu uziemiającego o numerze katalogowym CZL61.
• Jaki system modułowy pasuje do tej obudowy? Obudowa jest dedykowana do systemu CombiLine z wykorzystaniem profili montażowych EDF.
• Co zawiera zestaw startowy? W opakowaniu znajduje się obudowa z drzwiami pełnymi, uchwyty pod profile EDF oraz zestaw do kompensacji nierówności tynku.
