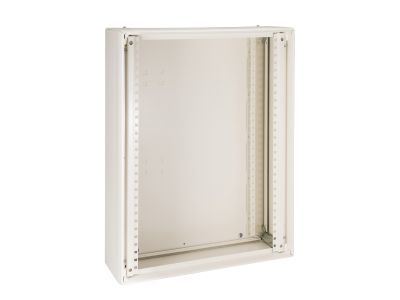

Obudowa n/t 780x600x205mm 15mod. IP30, PrismaSet | LVS08105 Schneider Electric

Opis i Kluczowe Cechy

Obudowa naścienna Schneider Electric z serii PrismaSeT G o numerze katalogowym LVS08105 to zaawansowane rozwiązanie dedykowane do budowy profesjonalnych rozdzielnic niskiego napięcia. Produkt charakteryzuje się szerokością wynoszącą 600 mm oraz wysokością 780 mm, co w połączeniu z głębokością 205 mm zapewnia optymalną przestrzeń do montażu aparatury modułowej oraz prowadzenia okablowania. Nowa generacja PrismaSeT G została zaprojektowana z myślą o zwiększonej wytrzymałości mechanicznej, co przekłada się na długowieczność instalacji i bezpieczeństwo eksploatacji. Obudowa oferuje pojemność wynoszącą 15 modułów pionowych o skoku 50 mm, a w każdym rzędzie przewidziano miejsce na 24 moduły o szerokości 18 mm, co pozwala na elastyczną konfigurację systemów rozdziału energii.

• Modułowość: 15 modułów pionowych (50 mm) umożliwia precyzyjne rozmieszczenie aparatury.
• Pojemność: Możliwość montażu do 24 modułów 18 mm w jednym rzędzie.
• Solidność: Wzmocniona konstrukcja ramy gwarantuje stabilność nawet przy pełnym obciążeniu osprzętem.
• Stopień ochrony: Standard IP30 zapewnia ochronę przed dostępem ciał stałych o średnicy powyżej 2,5 mm.

Zgodność z Normami

System PrismaSeT G, do którego należy obudowa LVS08105, został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym IEC 61439-1 oraz IEC 61439-2. Zgodność z tymi standardami gwarantuje, że rozdzielnica spełnia najwyższe wymogi bezpieczeństwa elektrycznego, wytrzymałości zwarciowej oraz kompatybilności elektromagnetycznej. Wykorzystanie certyfikowanych komponentów Schneider Electric pozwala na prefabrykację rozdzielnic z pełną gwarancją producenta co do parametrów technicznych całego układu.

Zastosowanie

Obudowa LVS08105 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym wyborem dla obiektów użyteczności publicznej, biurowców oraz zakładów produkcyjnych, gdzie wymagana jest niezawodność i przejrzystość instalacji elektrycznej. Dzięki szerokości 600 mm, obudowa doskonale sprawdza się jako główna lub pomocnicza rozdzielnica piętrowa, umożliwiając montaż wyłączników nadprądowych, różnicowoprądowych oraz zaawansowanych sterowników automatyki budynkowej. Brak drzwi w zestawie pozwala na indywidualny dobór frontu (pełnego lub przeszklonego) w zależności od specyfiki miejsca montażu.

Wskazówki Montażowe

Montaż obudowy naściennej PrismaSeT G powinien być przeprowadzony na stabilnej, pionowej powierzchni. Dzięki przemyślanej konstrukcji, instalator ma ułatwiony dostęp do punktów mocowania oraz przepustów kablowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych szyn montażowych i płyt przepustowych Schneider Electric. Podczas montażu aparatury należy przestrzegać momentów dokręcania śrub określonych w dokumentacji technicznej poszczególnych aparatów, co zapobiega przegrzewaniu się styków. Obudowa jest dostarczana bez drzwi, które należy zamówić oddzielnie, dopasowując je do wymaganego kierunku otwierania.

FAQ

• Czy obudowa zawiera drzwi w zestawie? Nie, obudowa LVS08105 sprzedawana jest bez drzwi. Należy je dobrać oddzielnie w zależności od potrzeb projektu (drzwi przezroczyste lub pełne).
• Jaka jest maksymalna liczba modułów 18mm w rzędzie? W jednym rzędzie można zainstalować do 24 modułów o szerokości 18 mm.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP30, co czyni ją odpowiednią do montażu wewnątrz suchych pomieszczeń.
• Czy konstrukcja PrismaSeT G różni się od starszych wersji? Tak, nowa konstrukcja PrismaSeT G została wzmocniona, co zwiększa sztywność całej rozdzielnicy i ułatwia pracę na każdym etapie prefabrykacji.
