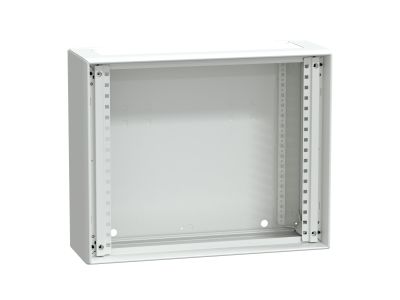

Obudowa n/t 480x600x205mm 9mod. IP30, PrismaSet | LVS08103 Schneider Electric

Opis i Kluczowe Cechy

Obudowa natynkowa Schneider Electric z serii PrismaSeT G o numerze katalogowym LVS08103 to zaawansowane rozwiązanie konstrukcyjne dedykowane dla profesjonalnych systemów rozdziału energii elektrycznej. Produkt o wymiarach zewnętrznych 480 mm wysokości, 600 mm szerokości oraz 205 mm głębokości został zaprojektowany z myślą o maksymalnej ergonomii i trwałości. Nowa konstrukcja serii PrismaSeT G charakteryzuje się zwiększoną sztywnością mechaniczną, co bezpośrednio przekłada się na bezpieczeństwo zainstalowanej aparatury oraz dłuższą żywotność całej rozdzielnicy.

• Pojemność modułowa: Obudowa oferuje przestrzeń na 9 modułów pionowych o skoku 50 mm każdy.
• Szerokość montażowa: W każdym rzędzie przewidziano miejsce na 24 moduły o szerokości 18 mm, co pozwala na montaż rozbudowanej aparatury modułowej.
• Stopień ochrony: Parametr IP30 gwarantuje ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest optymalnym rozwiązaniem dla wnętrzowych instalacji w budynkach komercyjnych.
• Konstrukcja: Obudowa sprzedawana jest bez drzwi, co umożliwia elastyczny dobór frontu (pełnego lub przeszklonego) w zależności od specyfiki projektu.

Zgodność z Normami

Produkt LVS08103 jest integralną częścią systemu PrismaSeT, który został opracowany w ścisłej zgodności z międzynarodowymi standardami dotyczącymi rozdzielnic niskiego napięcia. Schneider Electric kładzie szczególny nacisk na bezpieczeństwo eksploatacji, dlatego obudowa spełnia rygorystyczne wymagania techniczne, zapewniając ciągłość zasilania i ochronę obsługi technicznej. Wykorzystanie certyfikowanych komponentów systemu PrismaSeT G pozwala na budowę prefabrykowanych zestawów rozdzielczych w pełni zgodnych z normami bezpieczeństwa elektrycznego.

Zastosowanie

Obudowa PrismaSeT G znajduje szerokie zastosowanie w sektorze B2B, w szczególności w budownictwie użyteczności publicznej, biurowcach oraz obiektach przemysłowych. Jest to idealna baza do budowy:

• Rozdzielnic dystrybucyjnych niskiego napięcia.
• Tablic piętrowych w budynkach wielorodzinnych i biurowych.
• Lokalnych punktów rozdziału energii w halach produkcyjnych.
• Systemów sterowania i automatyki budynkowej.

Wskazówki Montażowe

Montaż natynkowy obudowy LVS08103 powinien być przeprowadzony na stabilnej powierzchni pionowej. Dzięki szerokości 600 mm, instalatorzy zyskują komfortową przestrzeń do prowadzenia przewodów i kabli zasilających. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór drzwi: Należy pamiętać o oddzielnym zamówieniu drzwi pasujących do wymiarów 480x600 mm.
• Szyny DIN: Montaż aparatury modułowej odbywa się na standardowych szynach, zachowując odpowiednie odstępy dla zapewnienia optymalnej cyrkulacji powietrza.
• Wpusty kablowe: Konstrukcja umożliwia łatwe wprowadzenie okablowania zarówno od góry, jak i od dołu obudowy.
• Moment dokręcania: Przy montażu elementów konstrukcyjnych należy stosować się do zaleceń producenta w celu zachowania pełnej sztywności obudowy.

FAQ

• Czy obudowa LVS08103 zawiera drzwi w zestawie? Nie, obudowa jest sprzedawana bez drzwi. Należy je dokupić osobno, wybierając wariant pełny lub przezroczysty.
• Ile modułów 18mm zmieści się w jednym rzędzie? W jednym rzędzie o szerokości 600 mm można zainstalować do 24 modułów o szerokości 18 mm.
• Jaki jest sposób montażu tej obudowy? Jest to obudowa natynkowa (n/t), przeznaczona do bezpośredniego montażu na ścianie.
• Do jakich aplikacji dedykowana jest seria PrismaSeT G? Jest to profesjonalna seria przeznaczona do rozdziału energii w obiektach komercyjnych i przemysłowych, zapewniająca wysoką wydajność i modułowość.
