Obudowa multimedia 48M z ramką, wentylowanymi drzwiami i potrójnym gniazdem 230V, UK648MV | 2CPX031385R9999 ABB

Alternatywny kod produktu: 2CPX031385R9999

Opis i Kluczowe Cechy

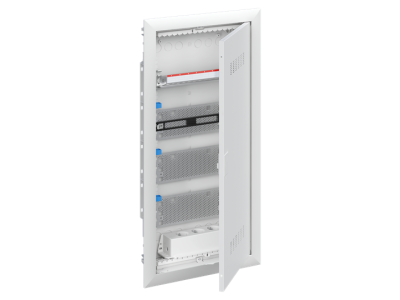

Obudowa multimedia UK648MV (symbol 2CPX031385R9999) to wnękowa skrzynka elektryczna o szerokości 48 modułów, wyposażona w wentylowane drzwi, perforowaną maskownicę boczną oraz trójgniazdowy blok gniazd 230V. Przeznaczona do instalacji w pomieszczeniach suchych, zapewnia ergonomię montażu i łatwy dostęp do aparatury. Wysoka wytrzymałość mechaniczna IK07 i odporność na działanie wysokich temperatur (test rozżarzonego drutu GWT ≥ 850°C) gwarantują długotrwałą eksploatację w trudnych warunkach.

• 48 modułów: Duża przestrzeń montażowa dla aparatury modułowej, z możliwością rozbudowy o dodatkowe 2 moduły na rząd dzięki maskownicy bocznej.
• Wentylowane drzwi z otwarciem 120°: Umożliwiają swobodny dostęp do wnętrza skrzynki podczas prac serwisowych, a perforacje zapewniają cyrkulację powietrza i odprowadzanie ciepła.
• Potrójne gniazdo 230V: Zintegrowane gniazda zasilające ułatwiają podłączanie narzędzi i urządzeń pomiarowych bezpośrednio w szafie sterowniczej.
• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii 2 J – odpowiednia do montażu w miejscach narażonych na przypadkowe uszkodzenia.
• Test rozżarzonego drutu GWT ≥ 850°C: Potwierdza wysoką odporność na działanie otwartego ognia i minimalizuje ryzyko rozprzestrzeniania się pożaru.

Zgodność z Normami

Obudowa UK648MV spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (PN-EN 62208, PN-EN 60439-3) oraz posiada deklarację zgodności CE. Wysoka klasa odporności ogniowej (test GWT ≥ 850°C) i mechanicznej (IK07) gwarantują bezpieczeństwo w instalacjach wewnętrznych.

Zastosowanie

Obudowa multimedia UK648MV przeznaczona jest do organizacji aparatury elektrycznej w budynkach mieszkalnych, biurowych i przemysłowych. Wentylowane drzwi i duża przestrzeń montażowa ułatwiają prace instalacyjne i serwisowe.

• Montaż w szafach sterowniczych i rozdzielnicach w budynkach użyteczności publicznej.
• Organizacja okablowania w szafach IT, serwerowniach i punktach dystrybucji sieci.
• Mocowanie w ściankach działowych G-K (wymaga zestawu UZ91P4) lub jako skrzynka wnękowa w miejscach suchych.
• Wykorzystanie w instalacjach multimedialnych jako obudowa dla modułów audio, video i sieci komputerowych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel SEP, z uwzględnieniem wymagań dotyczących otworów montażowych i wentylacji. Skrzynkę należy zamontować w suchym pomieszczeniu, z dala od źródeł wilgoci. Drzwi otwierają się pod kątem 120° – zapewnij odpowiednią przestrzeń manewrową. W przypadku montażu w ściankach G-K użyj dedykowanego zestawu UZ91P4. Obudowę można łączyć w pionie/poziomie za pomocą zestawu UZB2. Przed podłączeniem zasilania upewnij się, że wszystkie połączenia są prawidłowe i zabezpieczone.

FAQ

• Czy obudowa UK648MV nadaje się do montażu w ściankach G-K? Tak, ale wymaga zastosowania specjalnego zestawu UZ91P4, który umożliwia montaż wnękowy w ściankach gipsowo-kartonowych.
• Jakie jest maksymalne obciążenie drzwi? Dane dotyczące maksymalnego obciążenia drzwi nie zostały określone w dokumentacji technicznej. Zaleca się obchodzenie się z drzwiami w sposób nie powodujący ich uszkodzenia.
• Czy można łączyć kilka obudów UK648MV w jedną konstrukcję? Tak, obudowy można łączyć w pionie i poziomie za pomocą dedykowanego zestawu UZB2, tworząc większe zestawy aparaturowe.
