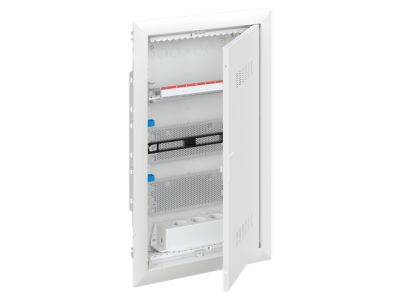

Obudowa multimedia 36M z ramką, wentylowanymi drzwiami i potrójnym gniazdem 230V, UK636MV | 2CPX031384R9999 ABB

Alternatywny kod produktu: 2CPX031384R9999

Opis i Kluczowe Cechy

Obudowa multimedia 36M UK636MV (symbol 2CPX031384R9999) to wnękowa skrzynka elektryczna do montażu w ścianie, wyposażona w ramkę dekoracyjną, wentylowane drzwi oraz wbudowane potrójne gniazdo 230V. Perforacje boczne i wentylowane drzwi zapewniają naturalną cyrkulację powietrza, chroniąc instalację przed przegrzaniem. Drzwi otwierają się pod kątem 120° (w obu kierunkach), ułatwiając dostęp do wnętrza i montaż okablowania.

• Wentylowane drzwi i perforacje boczne: Zapewniają skuteczną wentylację wnętrza skrzynki, redukując ryzyko przegrzania komponentów elektronicznych.
• Potrójne gniazdo 230V: Umożliwia podłączenie urządzeń multimedialnych, routerów, wzmacniaczy lub innych odbiorników niskonapięciowych bezpośrednio w obudowie.
• Stopień odporności mechanicznej IK07: Odporność na uderzenia mechaniczne o energii 2 J – zwiększa trwałość w warunkach przemysłowych lub biurowych.
• Test rozżarzonym drutem GWT >850°C: Zapewnia wysoką odporność ogniową obudowy, minimalizując ryzyko rozprzestrzeniania się pożaru.
• Uniwersalny montaż ramkowy: Umożliwia estetyczne osadzenie w ścianie (również w systemie G-K przy użyciu dodatkowego zestawu UZ91P4) oraz łączenie z innymi obudowami w pionie i poziomie.

Zgodność z Normami

Obudowa UK636MV spełnia wymagania norm europejskich dotyczących bezpieczeństwa ogniowego (GWT >850°C) oraz odporności mechanicznej (IK07). Produkt posiada deklarację zgodności CE i jest zgodny z przepisami dotyczącymi instalacji wnętrzowych.

Zastosowanie

Obudowa multimedia 36M UK636MV przeznaczona jest do estetycznego i funkcjonalnego montażu systemów multimedialnych, sieciowych oraz zasilających w obiektach mieszkalnych, biurowych i przemysłowych.

• Montaż central multimedialnych, serwerów, routerów lub modułów smart home w ścianie.
• Ukryte przechowywanie i zarządzanie okablowaniem w szafkach RACK lub wnękach ściennych.
• Stosowanie w systemach audiowizualnych (np. domowe kina, sale konferencyjne) dzięki wentylowanym drzwiom.
• Wykorzystanie w instalacjach przemysłowych do ochrony wrażliwych komponentów elektronicznych przed kurzem i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel SEP, z uwzględnieniem norm bezpieczeństwa dla instalacji wnętrzowych. Skrzynkę mocuje się w przygotowanym otworze w ścianie (zestaw UZ91P4 dla systemów G-K), a następnie osadza ramkę dekoracyjną. Drzwi otwierają się pod kątem 120° w obu kierunkach – sprawdź przed montażem kierunek otwarcia. Wentylacja jest zapewniona przez perforacje boczne i drzwi – nie blokuj otworów. Podłącz gniazdo 230V zgodnie z obowiązującymi standardami, zabezpieczając obwód odpowiednim wyłącznikiem różnicowoprądowym. Obudowę można łączyć z innymi modułami w pionie/poziomie za pomocą zestawu UZB2.

FAQ

• Czy obudowa UK636MV nadaje się do montażu w systemie G-K? Tak, do montażu w ściankach G-K wymagane jest domówienie specjalnego zestawu UZ91P4, który umożliwia stabilne osadzenie skrzynki w takim podłożu.
• Jakie jest maksymalne obciążenie wbudowanego gniazda 230V? Maksymalne obciążenie nie zostało określone w danych produktu. Zaleca się stosowanie gniazda zgodnie z jego klasą ochronności i normami instalacyjnymi.
• Czy obudowa chroni przed wilgocią? Stopień ochrony IP nie został podany w danych. Produkt przeznaczony jest do instalacji w suchych wnętrzach – w pomieszczeniach wilgotnych zalecany jest dodatkowy system wentylacji lub osłona.
