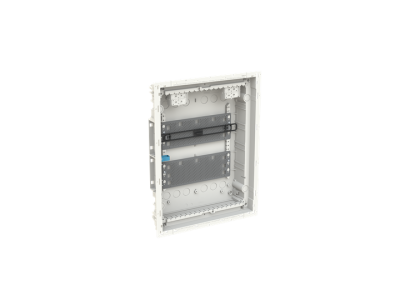

Obudowa multimedia 24 modułów bez ramki oraz drzwi, UK624MB | 2CPX031394R9999 ABB

Alternatywny kod produktu: 2CPX031394R9999

Opis i Kluczowe Cechy

Obudowa multimedia UK624MB (symbol 2CPX031394R9999) to dedykowane rozwiązanie do montażu w ściankach gipsowo-kartonowych (G-K). Zapewnia estetyczne i funkcjonalne schowanie instalacji elektrycznej, telekomunikacyjnej lub multimedialnej w 24 modułach. Dostępna bez ramki i drzwi, co umożliwia elastyczne dostosowanie do indywidualnych potrzeb montażowych. Charakteryzuje się wysoką odpornością mechaniczną i ogniową.

• 24 moduły montażowe: Umożliwiają instalację aparatury o szerokości do 24 modułów (1 moduł = 17,5 mm), idealne dla rozdzielnic, systemów AV lub sieci komputerowych.
• Montaż w ścianie GK: Specjalnie zaprojektowana konstrukcja z perforacjami ułatwiającymi montaż w standardowych ściankach gipsowo-kartonowych, z możliwością obrysowania otworu.
• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii do 2 J – zapewnia trwałość obudowy w warunkach użytkowania.
• Odporność ogniowa GWT > 850°C: Wysoka klasa palności zgodna z normami ogniowymi, gwarantująca bezpieczeństwo pożarowe instalacji.
• Kompatybilność z systemami modułowymi: Możliwość łączenia w pionie i poziomie za pomocą dedykowanego zestawu UZB2, co pozwala na tworzenie większych konfiguracji.

Zgodność z Normami

Obudowa UK624MB spełnia wymagania norm europejskich dotyczących bezpieczeństwa ogniowego (GWT > 850°C) oraz odporności mechanicznej (IK07). Produkt posiada deklarację zgodności CE i jest przeznaczony do montażu w instalacjach zgodnych z normami budowlanymi i elektrycznymi.

Zastosowanie

Obudowa UK624MB znajduje zastosowanie w instalacjach multimedialnych, telekomunikacyjnych oraz systemach rozdzielczych, gdzie wymagane jest estetyczne i bezpieczne schowanie aparatury.

• Montaż w ścianach działowych z płyt GK – idealne rozwiązanie do instalacji domowych i biurowych.
• Skrzynki wnękowe do rozdzielnic elektrycznych w budynkach mieszkalnych i komercyjnych.
• Pomieszczenia serwerowni i centra danych – ochrona wrażliwej aparatury przed uszkodzeniami mechanicznymi i ogniem.
• Systemy audiowizualne i sieci komputerowe – estetyczne ukrycie okablowania i urządzeń.

Wskazówki Montażowe

Montaż obudowy UK624MB powinien być wykonany przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obudowę należy zamontować w przygotowanym otworze w ścianie GK, korzystając z perforacji bocznych do mocowania. W przypadku konieczności obrysowania otworu, należy użyć odpowiedniego szablonu. Po zamontowaniu aparatury, zaleca się zamocowanie drzwi i/lub ramki (jeśli są stosowane) w celu zapewnienia odpowiedniego stopnia ochrony i estetyki. Do łączenia kilku obudów użyj dedykowanego zestawu UZB2.

FAQ

• Czy obudowa UK624MB może być montowana w ścianie betonowej? Obudowa jest dedykowana do montażu w ściankach gipsowo-kartonowych (G-K). Do montażu w ścianach betonowych wymagany jest specjalny zestaw UZ91P4 (niedostępny w standardowej ofercie).
• Jaki jest maksymalny pobór mocy aparatury, którą można zamontować w obudowie? Maksymalny pobór mocy nie został określony w dostępnych danych. Dobór aparatury powinien być zgodny z projektem instalacji i normami bezpieczeństwa.
• Czy obudowa jest wyposażona w uszczelki przeciwpożarowe? Informacja o wyposażeniu w uszczelki przeciwpożarowe nie została podana w danych produktu. Zaleca się stosowanie dodatkowych uszczelnień w miejscach wprowadzenia kabli.
